Disposizione dei pezzi

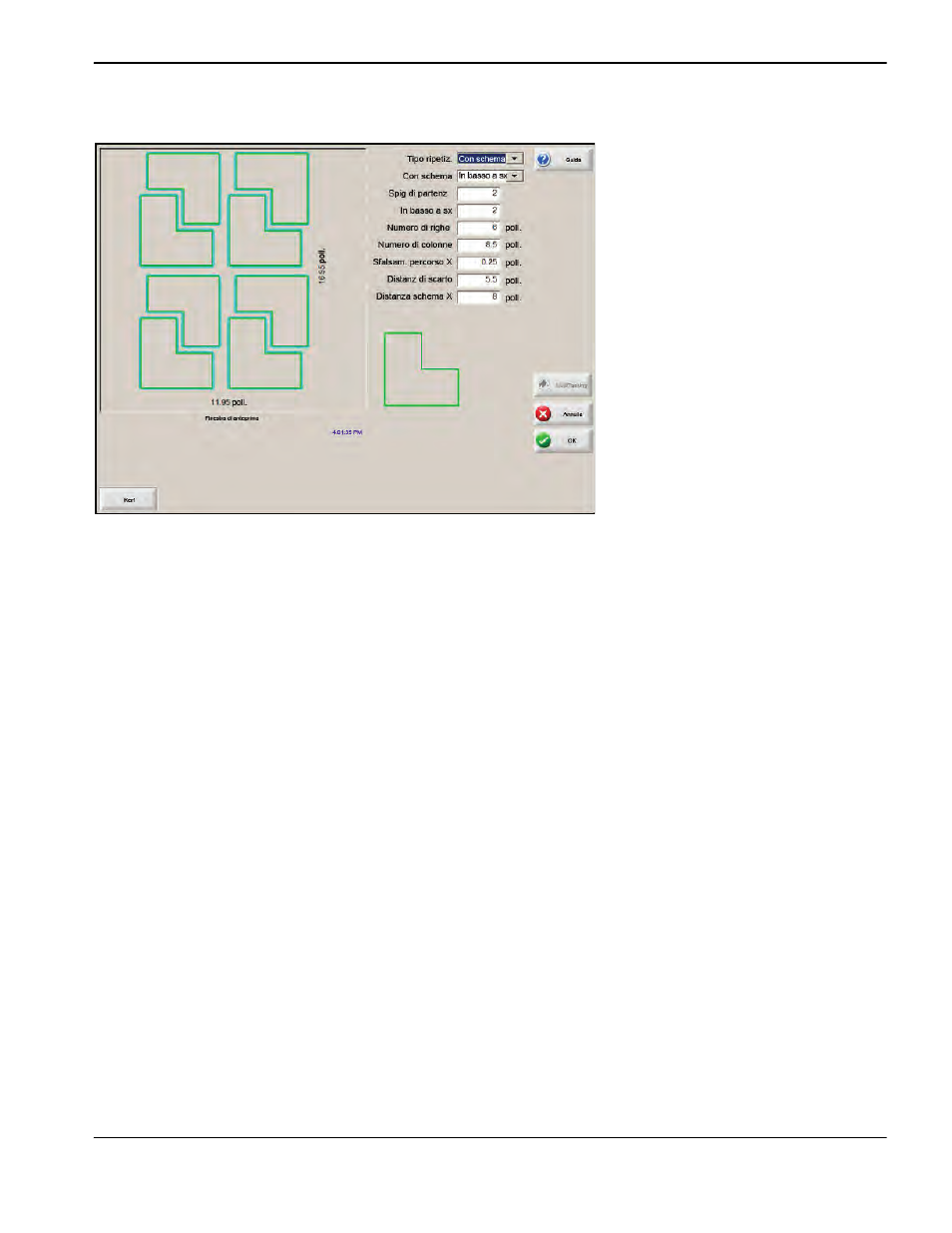

Ripetizione aggregata in schema
Sfalsam percorsi Consente di calcolare la spaziatura minima richiesta tra i pezzi ripetuti. La spaziatura si basa sulle
dimensioni della parte (incluso il taglio di entrata e il taglio di uscita), il valore della larghezza del taglio
e la distanza di scarto. Questa spaziatura calcolata consente di ripetere la parte senza sovrapposizioni.
È possibile utilizzare questo valore pre-calcolato oppure selezionare manualmente nuovi valori. Se si
immettono nuovi valori di sfalsamento del percorso, Phoenix disegna automaticamente il nuovo percorso
con i nuovi valori.
Distanza schema Consente di calcolare automaticamente lo spazio minimo richiesto tra i pezzi aggregati nello schema.
La spaziatura si basa sulle dimensioni della parte (incluso il taglio di entrata e il taglio di uscita), il valore
della larghezza del taglio e sulla distanza di scarto. Questa spaziatura calcolata consente di ripetere la
parte senza sovrapposizioni.
È possibile utilizzare questo valore pre-calcolato oppure selezionare manualmente nuovi valori. Se si
immettono nuovi valori di sfalsamento del percorso, il CNC disegna automaticamente il nuovo percorso
aggregato nello schema con i nuovi valori.
Suggerimento: se si modificano manualmente i valori del campo Distanza schema, iniziare con uno schema
semplice (1 colonna, 1 riga) ed eseguire regolazioni in base alla visualizzazione. Quando si modificano i
valori, viene modificato anche il percorso nella finestra Anteprima. Quando il valore nel campo Distanza
schema è quello desiderato, aumentare le dimensioni dello schema a 2 colonne e 2 righe, quindi regolare
nuovamente gli sfalsamenti schema X e Y. Dopo aver configurato la spaziatura dello schema desiderata,
aumentare le dimensioni dello schema al valore massimo consentito dalla lamiera.
