Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8 59
Disposizione dei pezzi
Allineamento manuale dei pezzi

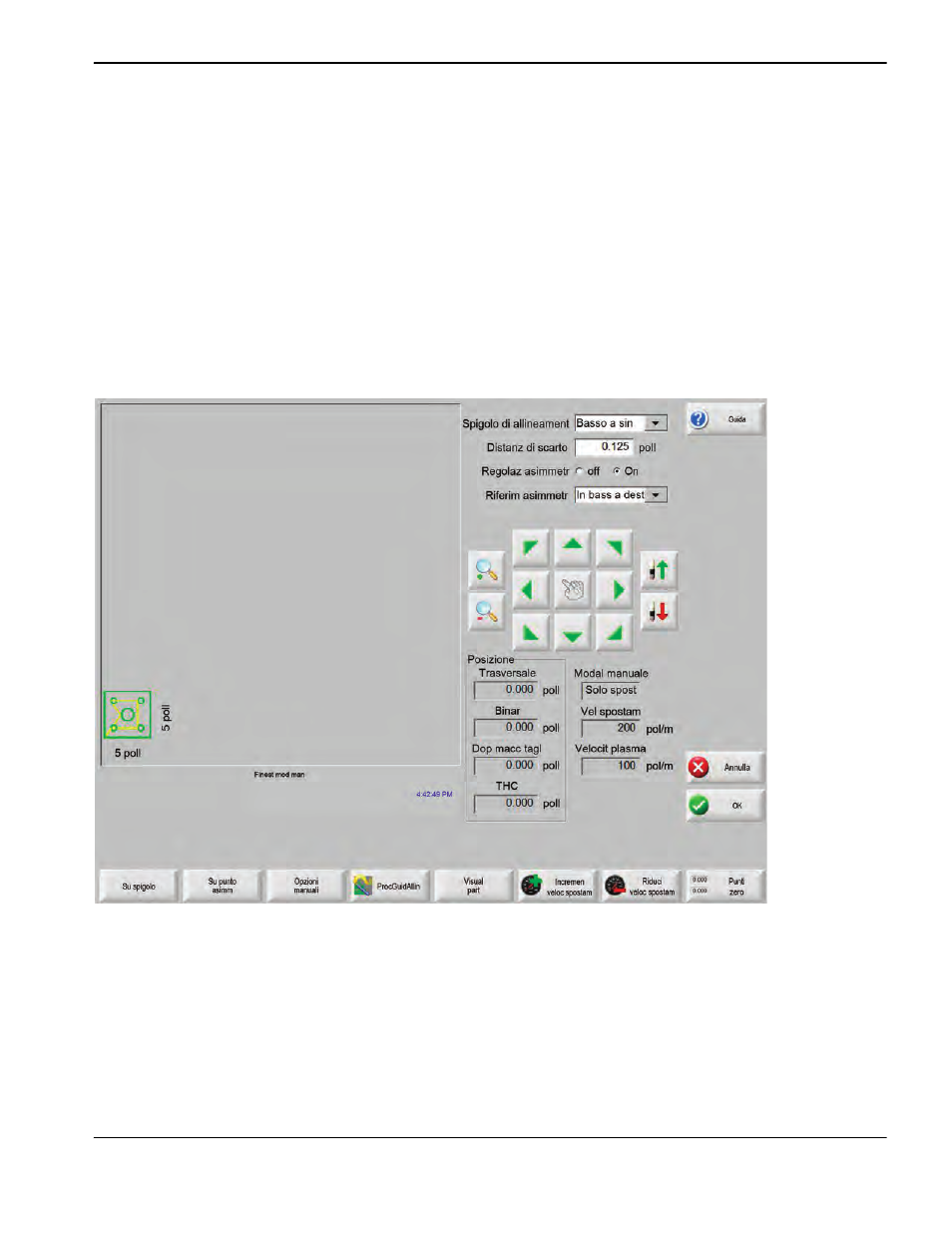

Per alllineare manualmente una parte sulla lamiera, procedere come descritto di seguito:
1. Impostare i parametri necessari per allineare la parte in alto a destra dello schermo.
2. Spostare la torcia sulla posizione del primo spigolo (Angolo di allineamento) utilizzando i tasti di movimento a scatti.
3. Premere Su spigolo.
4. Se si sta allineando una parte, passare al punto 7.
5. Spostare la torcia su un punto lungo il bordo della lamiera verso il Riferimento asimmetrico selezionato.
6. Premere Su punto asimmetrico.
7. Premere OK. La macchina si sposta sul punto di partenza del pezzo; viene visualizzata la schermata principale e la
macchina è pronta per il taglio.
Spigolo di allineamento Consente di selezionare lo spigolo della lamiera rispetto al quale allineare il pezzo.
Distanza di scarto Quantità di scarto tra il bordo della lamiera e il pezzo aggiunta dal controllo durante lo spostamento
sul punto di inizio del pezzo.
Regolazione asimmetrica Consente di determinare se il controllo eseguirà la regolazione dell’asimmetria della lamiera
durante l’allineamento.
Riferimento asimmetrico Angolo di riferimento dell’asimmetria verso il quale la macchina si sposta segnando un punto
lungo il bordo. Questo parametro è disponibile solo se Regolazione asimmetrica è On.
