Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8
Caricamento pezzi
Nome file locale Il nome del file locale che verrà caricato sul computer host.
Anteprima Selezionando questa casella è possibile visualizzare il file selezionato nella finestra Anteprima.
Funzionamento del tastierino: per selezionare o deselezionare la casella, premere la barra spaziatrice
sulla tastiera quando l’elemento attivo è la casella Anteprima.
Importazione di file DXF
Nel CNC Hypertherm sono disponibili due stili di importazione DXF automatizzata. La prima funzionalità DXF consente al
designer CAD di preparare un file DXF che include il percorso degli sfondamenti, l’ordine di sfondamento e la direzione.
Quando il file viene caricato, il CNC lo converte in un programma parte in formato EIA.
Il secondo tipo di file DXF è una funzione di importazione DXF completamente automatica che consente all’operatore di
selezionare il tipo e la lunghezza del fascio cavi. Il software CNC Auto DXF posiziona automaticamente il taglio di entrata
e il taglio di uscita in base alle selezioni dell’operatore e crea un programma parte in formato EIA pronto all’uso da parte
del CNC.
Per caricare un file DXF, aprire i file, schermata Carica da disco e selezionare la posizione di origine e il file.
Note:
Prima di caricare i file DXF sul CNC, specificare DXF come estensione nella schermata Impostazioni > Password >
Impostazioni speciali.

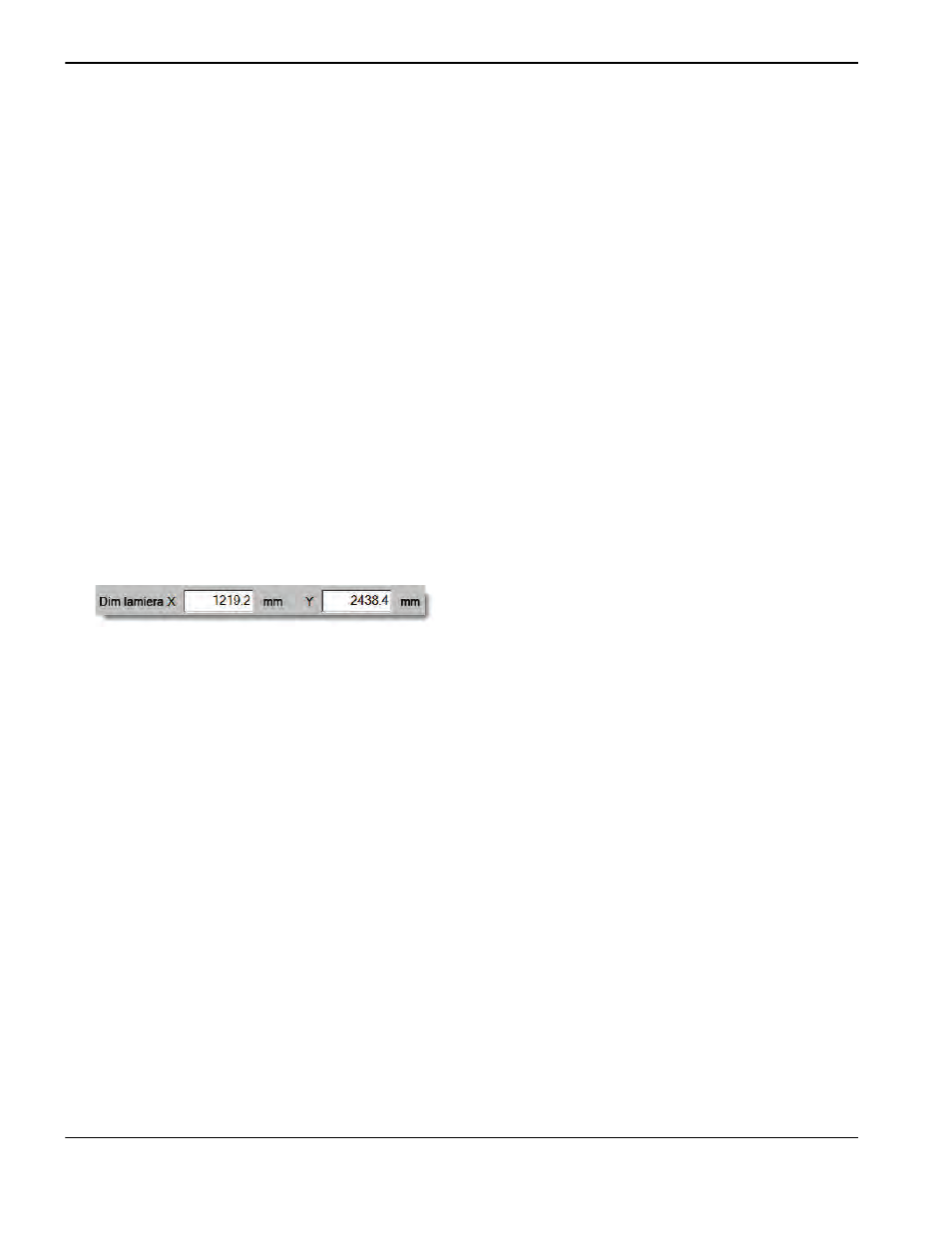

Verificare le dimensioni della lamiera nella schermata Impostazioni > Taglio:
Quindi, nel file DXF, controllare la distanza tra l’origine e la geometria del pezzo. Il CNC richiede che la posizione della
geometria del pezzo rispetto all’origine del pezzo sia inferiore alle dimensioni della lamiera.
Quando il CNC converte un file DXF, salva il file di testo EIA risultante nello stesso percorso del file DXF originale. Se
si recuperano i file DXF da un percorso di rete, il CNC deve disporre dei privilegi di lettura e scrittura per il percorso
di rete utilizzato. Verificare che il CNC sia in grado di scrivere sul percorso di rete o trasferire al CNC un file DXF
qualsiasi che si desidera convertire per utilizzarlo sul CNC ed evitare di convertire i file DXF da percorsi di rete.
