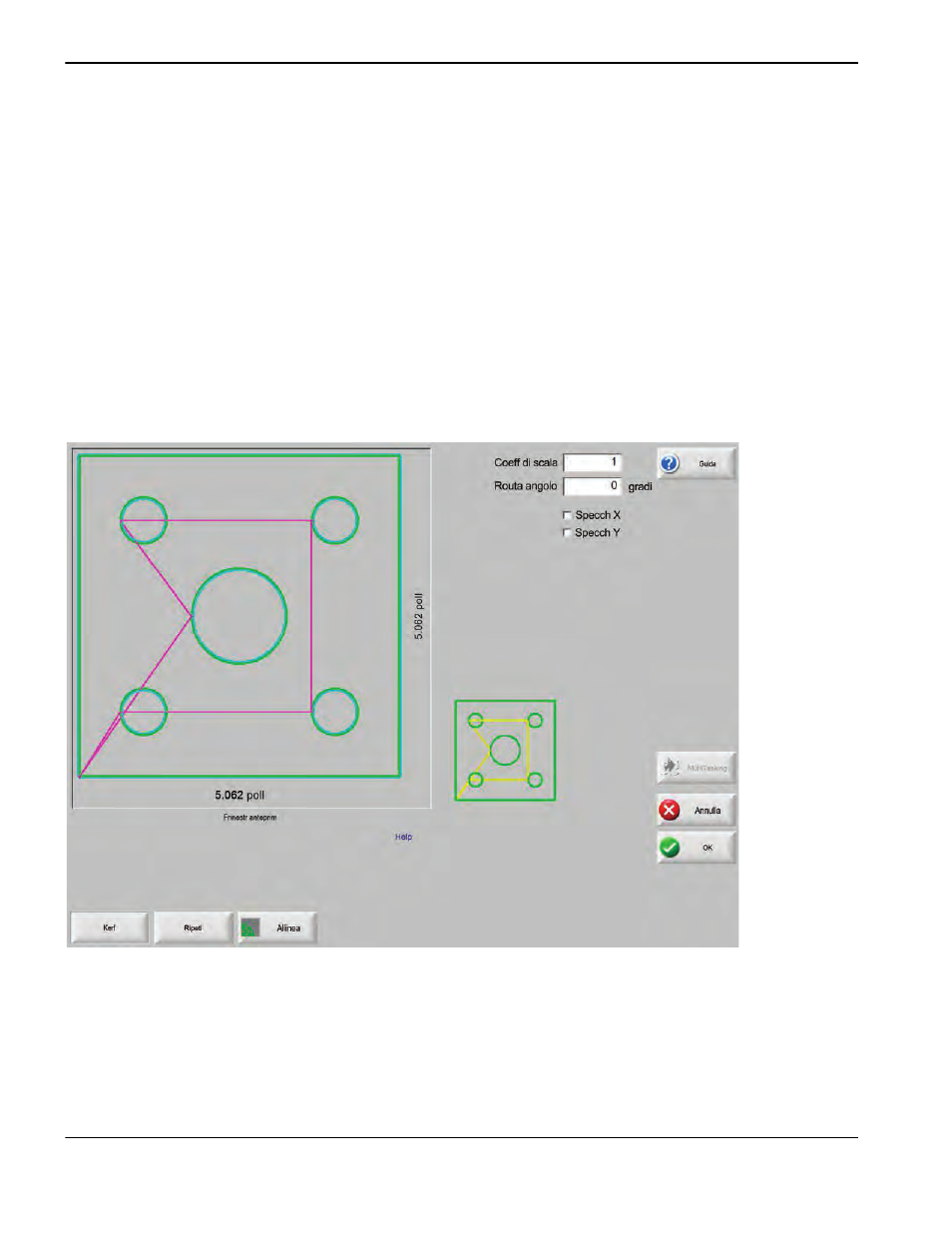

Disposizione dei pezzi
Coeff di scala Consente di ridimensionare il pezzo corrente in memoria in base a un coefficiente programmato. Dopo
aver immesso un nuovo coefficiente di scala, la parte viene ridisegnata e vengono mostrate le dimensioni
generali. Il coefficiente di scala deve essere superiore a zero.
Ruota angolo Consente di ruotare il pezzo corrente in memoria in base a un valore programmato. Dopo aver immesso
un nuovo comando Ruota angolo, la nuova parte viene visualizzata nella finestra Anteprima. L’angolo di
rotazione può essere qualsiasi angolo positivo o negativo.
Specch X/Specch Y Queste caselle di controllo rendono le dimensioni X o Y negative. Il risultato è un’immagine
speculare della parte corrente in memoria.
Funzionamento del tastierino: premere il pulsante Avanti o il pulsante Invio per passare al campo X o
Y. Quando il cursore si trova sul campo, premere la Barra spaziatrice per inserire un segno di spunta nel
campo evidenziato.
Kerf Premere il tasto funzione Largh taglio per visualizzare il percorso della larghezza del taglio in azzurro. Questo
parametro consente di visualizzare il percorso Largh. taglio prima del taglio. Premere nuovamente il
pulsante per disattivare gli effetti grafici relativi alla larghezza del taglio sul pezzo.
