58 Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8
Disposizione dei pezzi
Allineamento pezzi
In questa schermata è possibile eseguire le operazioni riportate di seguito:
 Lanciare la Procedura guidata Align.
 Allineare la parte corrente a uno dei quattro angoli della lamiera. Tale procedura è adottata comunemente con parti
che hanno un punto di sfondamento interno, ad esempio una flangia.
 Sistemare lamiere asimmetriche durante l’allineamento della parte. Tale operazione viene utilizzata normalmente con
uno schema di parti con un piccolo margine di errore per il posizionamento dello schema sulla lamiera.

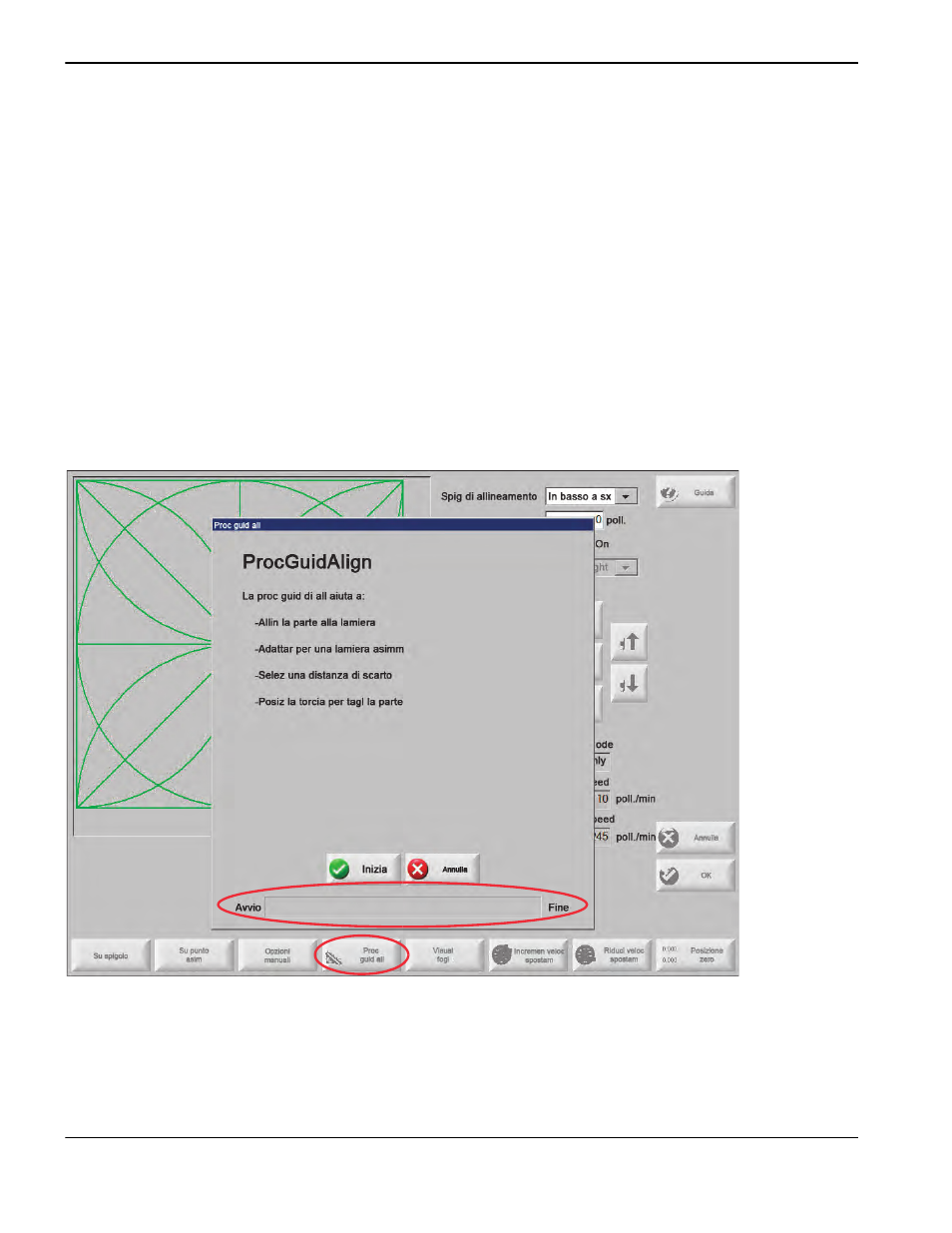

Procedura guidata Align
La Procedura guidata Align automatizza la sequenza delle operazioni per immettere informazioni relative a una lamiera
asimmetrica sul banco e per allineare le parti su una lamiera asimmetrica o allineata.
La Procedura guidata Align viene visualizzata automaticamente dalla schermata Align oppure è possibile premere il tasto
funzione Procedura guidata Align nella finestra Allinea.
Quando si utilizza la Procedura guidata Align, sulla barra di avanzamento in fondo alla finestra della procedura guidata
viene visualizzato lo stato di avanzamento.
È possibile scegliere di utilizzare la torcia o un mirino laser per allineare la lamiera. Se si sceglie il mirino laser, è
necessario che sulla schermata configurazioni sia stato inserito un valore di sfalsamento marcatore di almeno 1 per
Sfalsamento marcatore 10, 11 o 12.
