Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8 67
Disposizione dei pezzi
Configurazione di HyperNest su CNC

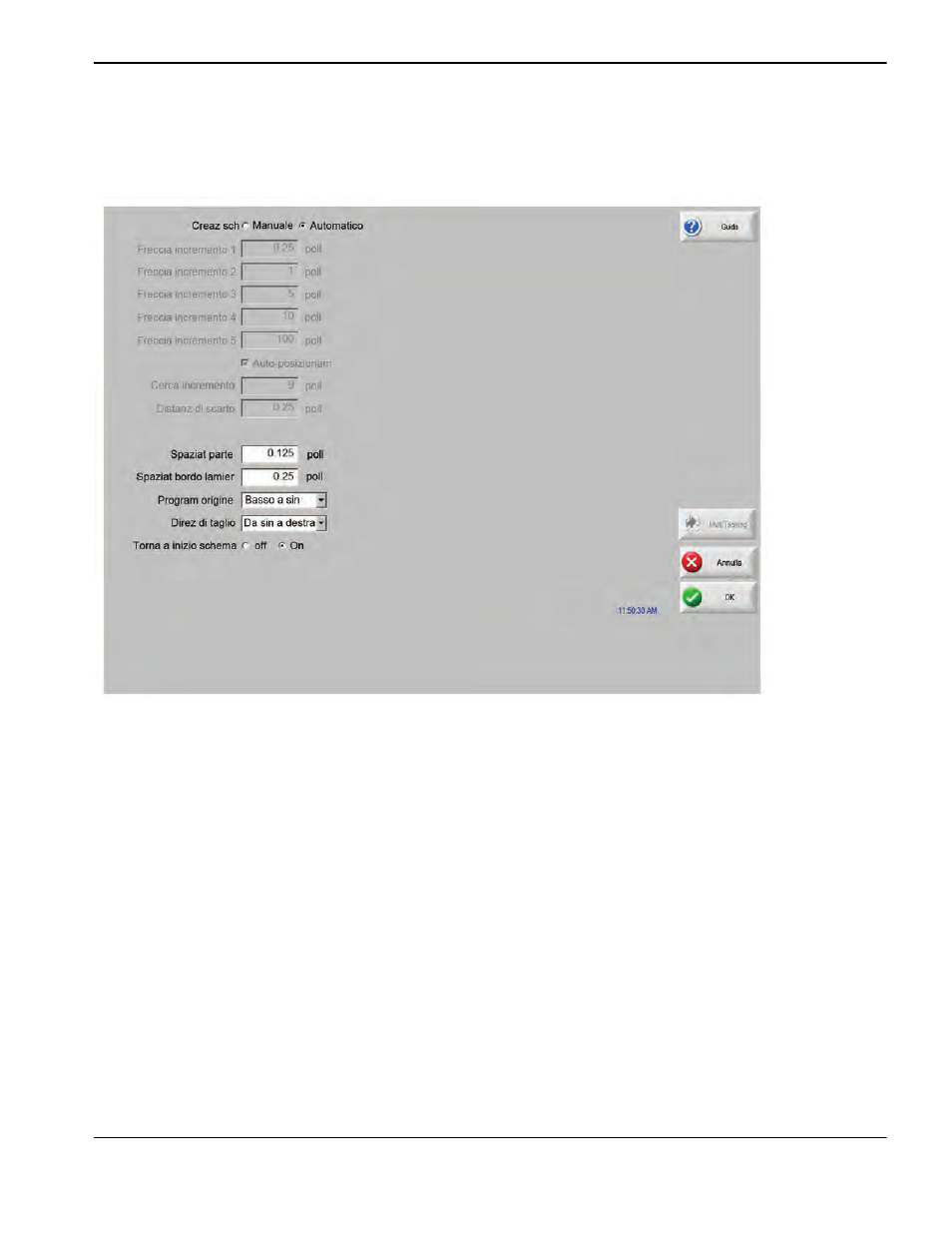

Premere il tasto funzione Configurazione per accedere ai parametri di configurazione illustrati di seguito. Questo tasto
può essere utilizzato per configurare il processo di creazione dello schema automatico da utilizzare.
Nota: se questa funzionalità non è disponibile (non selezionabile) significa che non è stata attivata sul CNC. Per
informazioni su come attivare la funzionalità Creazione schema automatico, contattare il proprio fornitore CNC.
Creazione schema Può essere attivata assegnando il valore Automatico al parametro Creazione schema.
Incremento freccia 1 – 5 La funzionalità Spaziatura parte consente di configurare la spaziatura tra le parti durante il
processo Creazione schema automatico.
Cerca incremento Questo parametro consente di impostare la spaziatura attorno al bordo della lamiera da utilizzare
durante il processo di creazione dello schema con posizionamento automatico.
Distanza di scarto L’origine del programma (posizione iniziale dello schema) può essere configurata come inferiore
sinistra, superiore sinistra, in basso a sinistra o in basso a destra.
Direzione di taglio Il tasto funzione Direzione di taglio consente di selezionare la direzione in cui verranno posizionati i
pezzi durante il processo automatico di creazione dello schema. Le opzioni disponibili sono: Sinistra o
Destra, Da destra a sinistra, Dall’alto verso il basso e Dal basso verso l’alto.
Direz schema Consente di selezionare la direzione in cui vengono posizionati gli schemi nel processo automatico di
creazione degli schemi.
Torna a inizio schema Se attivata, la funzione Torna a inizio schema consente di inserire un segmento trasversale sul
punto di inizio, alla fine dello schema.
