Disposizione dei pezzi
Su spigolo Premere questo tasto funzione una volta raggiunto lo spigolo della lamiera rispetto al quale si desidera
allineare il pezzo.
Su punto asimmetrico Premere questo tasto funzione una volta raggiunto il bordo della lamiera, per eseguire la
regolazione dell’asimmetria. Questo parametro è disponibile solo se Regolazione asimmetrica è On.
Creazione schema dei pezzi
Nesting manuale

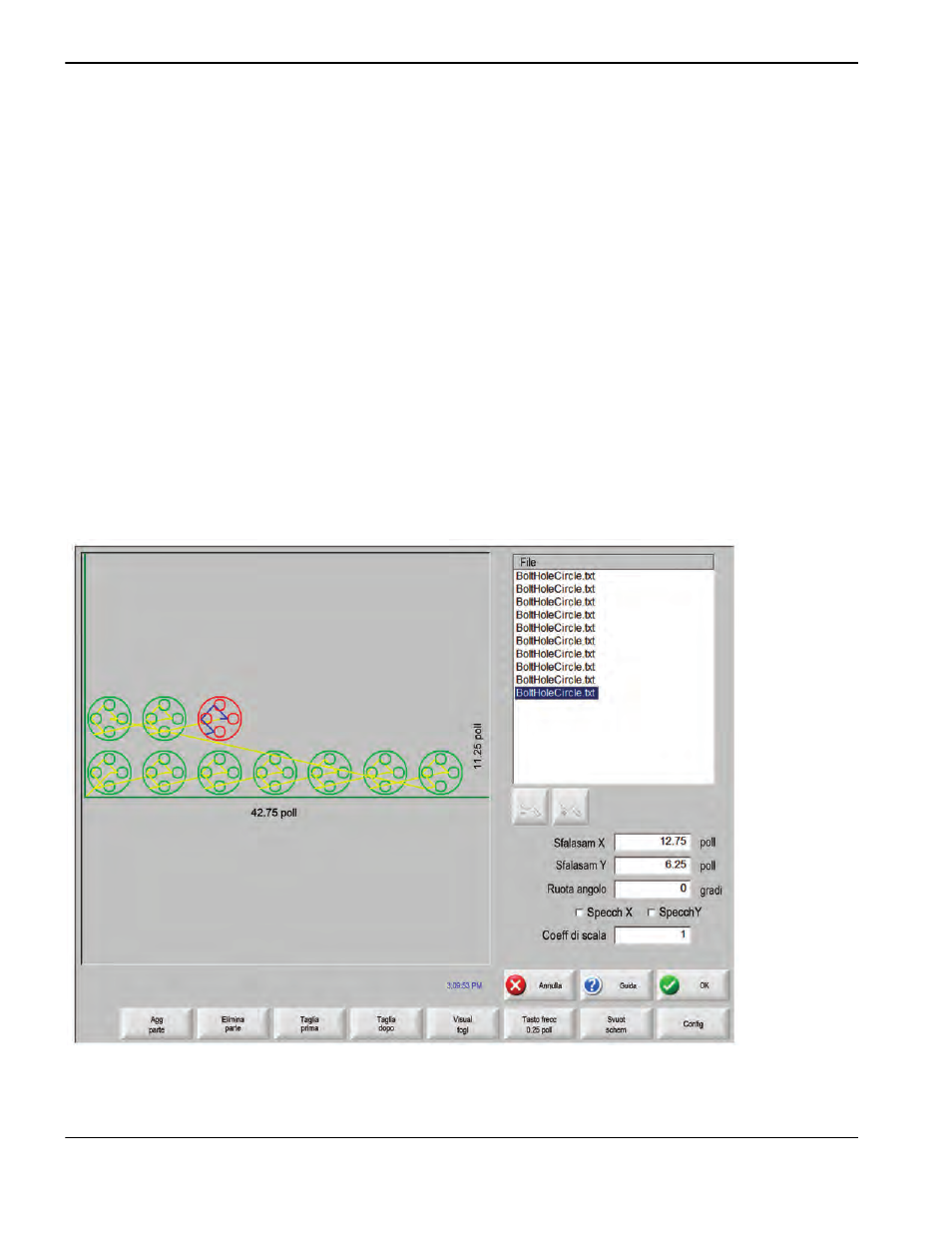

Per aprire la schermata di Nesting, scegliere il tasto funzione Gestione Forme dalla schermata principale, quindi
scegliere Nester.
L’area di visualizzazione principale è l’area più grande dello schermo e si trova in alto a sinistra. Il bordo della lamiera viene
visualizzato in verde scuro. Le dimensioni della lamiera visualizzata si basano sulle informazioni della lamiera che sono
state selezionate sulla schermata di taglio (selezionare il tasto funzione Configurazioni per aprire la schermata di taglio).
In alto a destra della schermata principale viene visualizzato l’elenco del programma parte per lo schema in ordine di
sequenza di taglio. In basso a destra vengono visualizzate le informazioni sull’orientamento e sulla posizione della parte
per il programma della parte selezionata. Tali informazioni possono essere modificate e utilizzate quando vengono
aggiunte nuove parti.
Agg parte Consente di selezionare da un’origine scelta il programma di un pezzo da aggiungere allo schema.
Elimina parte Consente di eliminare il pezzo selezionato dall’elenco componenti nello schema.
