Montaggio della torcia
powermax
65/85 Manuale di manutenzione 3-19
3
4
12
13
14
5
6

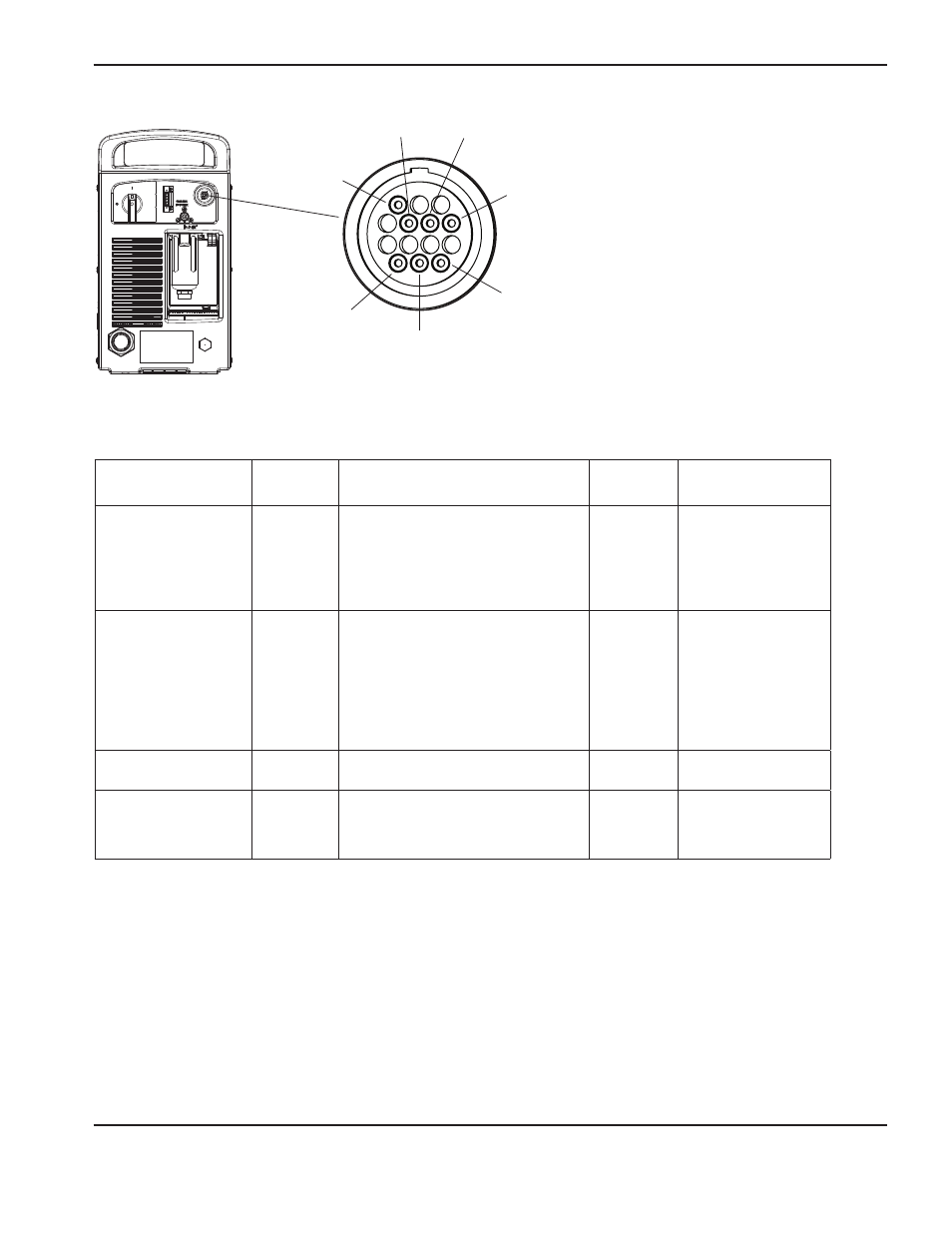

Per collegare il Powermax65 o il Powermax85 a un controllo di altezza torcia o a un controllo CNC con un cavo
di interfaccia macchina, vedere la seguente tabella.
Segnale Tipo Note Prese
connettori
Fili per cavi
esterni
Start (avvio plasma) Ingresso Normalmente aperto. Tensione
di circuito aperto di 18 VCC
su terminali START (avvio).
Per l'attivazione è necessaria
una chiusura di contatto isolato.
3, 4 Verde, nero
Trasferimento (avvio
movimento macchina)
Uscita Normalmente aperto. Chiusura
di contatto isolato durante
il trasferimento dell'arco.
120 VCA/1 A massimo sul relè
dell'interfaccia macchina o sul
dispositivo di commutazione
(fornito dal cliente).
12, 14 Rosso, nero
Terra Terra 13
Partitore di tensione Uscita Segnale dell'arco partizionato
di 20:1, 21,1:1, 30:1, 40:1, 50:1
(fornisce un massimo di 18 V).
5 (-), 6 (+) Nero (-), bianco (+)
