SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-15
Sostituire il sottogruppo del filtro dell'aria
1. Disinserire (OFF) l'alimentazione, quindi scollegare il cavo di alimentazione e l'alimentazione del gas.
2. Rimuovere il coperchio del generatore.
3. Rimuovere il bicchierino del filtro dal filtro dell'aria sul retro del generatore. Fare riferimento alle istruzioni
e all'illustrazione a pagina 6-14 Sostituzione dell'elemento filtrante dell'aria.
4. Scollegare i due cavi dalla parte superiore del pressostato.
5. Scollegare il filo di messa a terra dal corpo del filtro dell'aria.
6. Scollegare il tubo flessibile di alimentazione del gas dal filtro dell'aria. Tirare indietro l'anello arancione sul connettore
del tubo a connessione immediata ed estrarre il tubo dal connettore.
7. Rimuovere le tre viti che fissano il raccordo del gas al pannello posteriore.
8. Rimuovere il vecchio sottogruppo del filtro dell'aria.

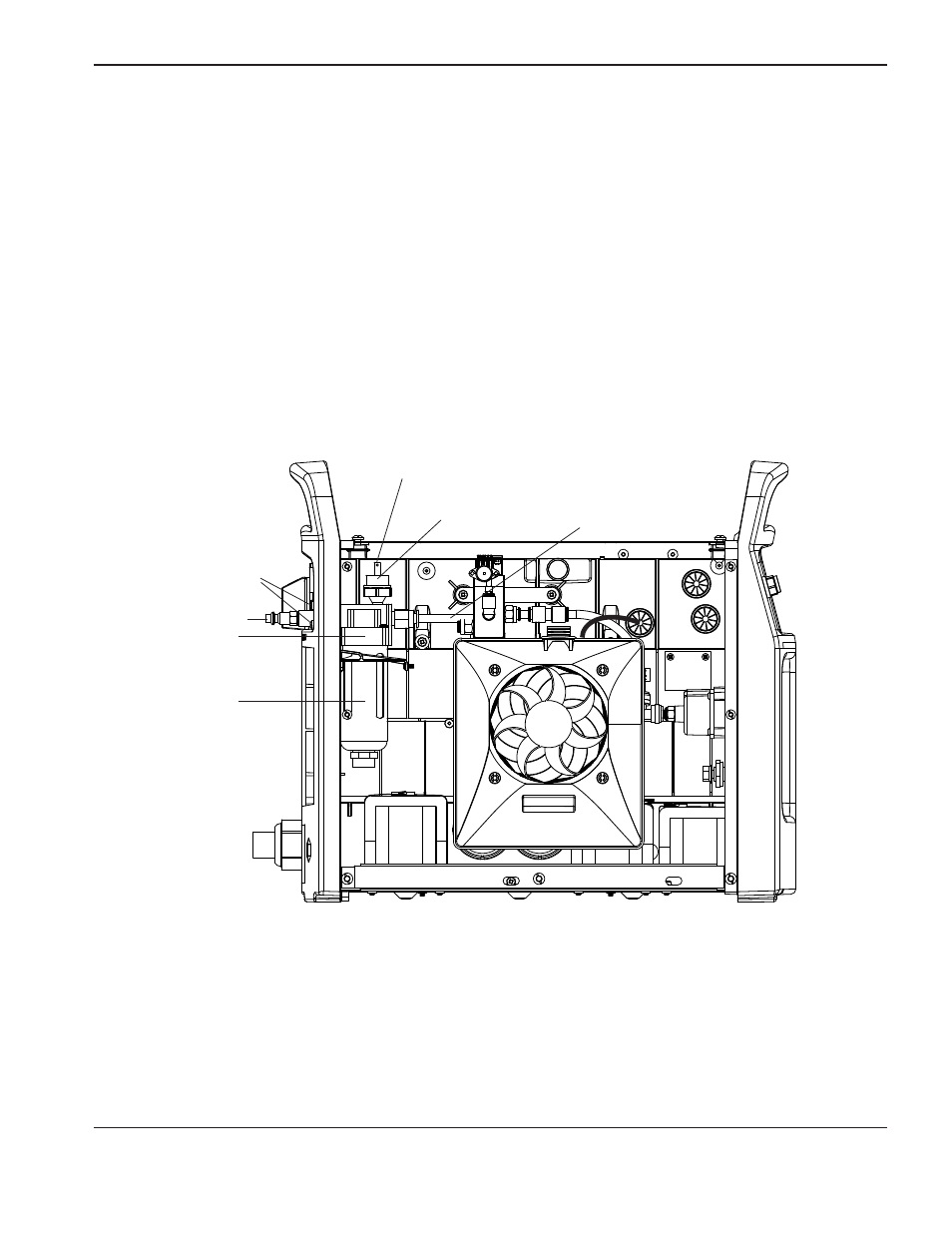

Filtro dell'aria
Raccordo del gas
Viti
Bicchierino del filtro
Flessibili di alimentazione
del gas
Pressostato
Connettore a filo
