SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-3
Riposizione della barriera in Mylar
1. Rimuovere la fascetta di metallo nella parte superiore del generatore ed estrarre leggermente il pannello frontale
per facilitare l'installazione della barriera in Mylar.

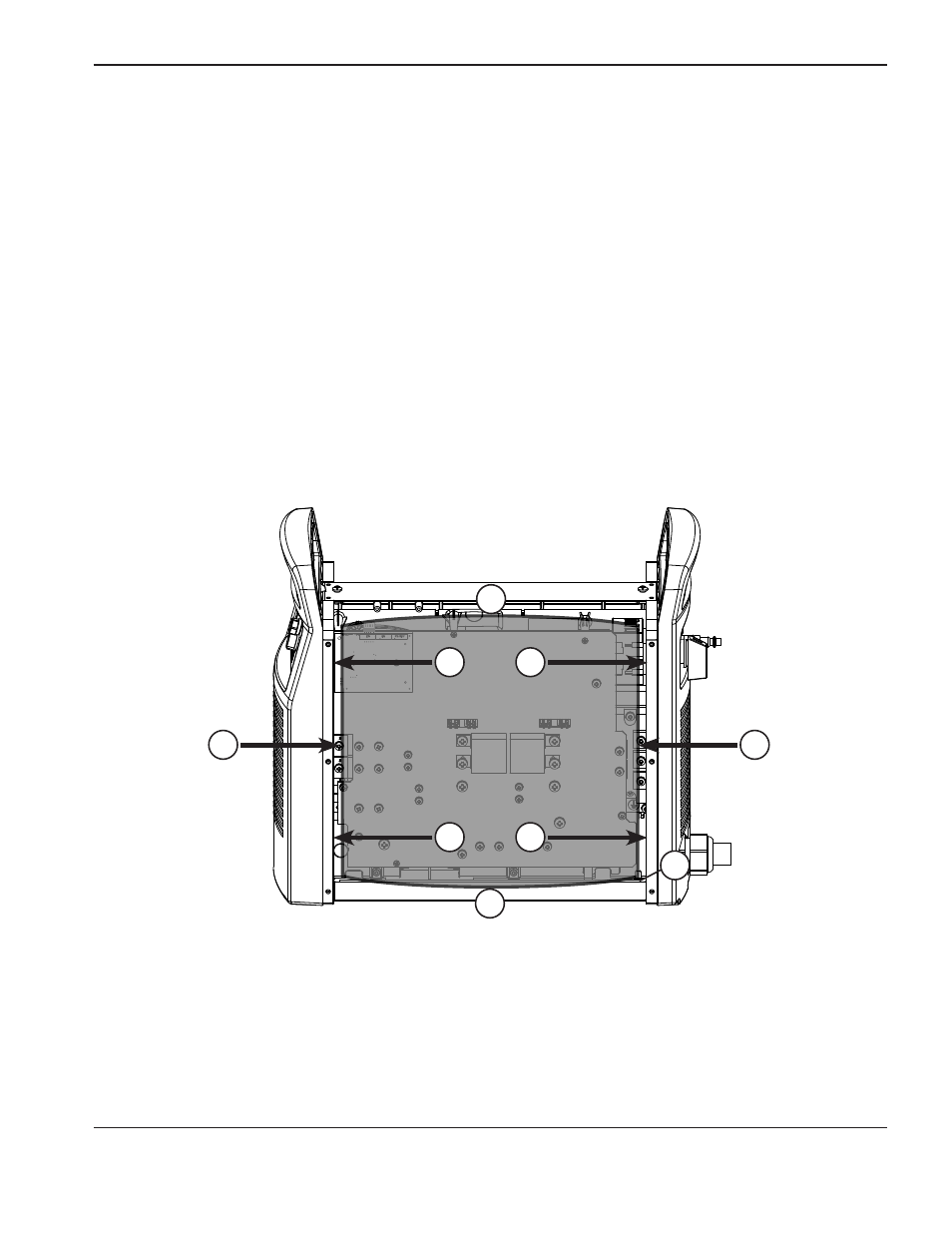

2. Spingere delicatamente in dentro i lati (1) della barriera in Mylar affinché la barriera risulti leggermente piegata
in fuori nella parte superiore e inferiore (2).
3. Far scorrere i lati della barriera in Mylar dietro il telaio del generatore (3). Fare attenzione a non danneggiare i cavi
o a scollegare accidentalmente i cavi dai connettori.
4. Piegare delicatamente la parte superiore della barriera nel punto della foratura affinché la parte superiore si pieghi
sulla parte superiore del generatore.
5. Far scorrere la barriera verso il basso fino a far combaciare il lato inferiore con la parte interna del telaio del
generatore (4).
6. Riattaccare la fascetta di metallo nella parte superiore del generatore per fissare il pannello frontale e posteriore.
Fare attenzione a non schiacciare i cavi. Allineare la fessura della fascetta con la linguetta di plastica sul pannello
frontale e premere la fascetta verso il basso. I quattro perni della fascetta si chiuderanno a scatto nel pannello
frontale e posteriore.
