RiceRca guasti e test del sistema
5-48
powermax
65/85 Manuale di manutenzione
Test 6 – Torcia aperta bloccata (TSO)
Sintomo: Non si verificano guasti all'accensione, ma viene visualizzato un guasto 0-30 sulla schermata dell'operatore
quando si tenta di accendere la torcia.
Confermare che nella torcia siano installati i consumabili adeguati.

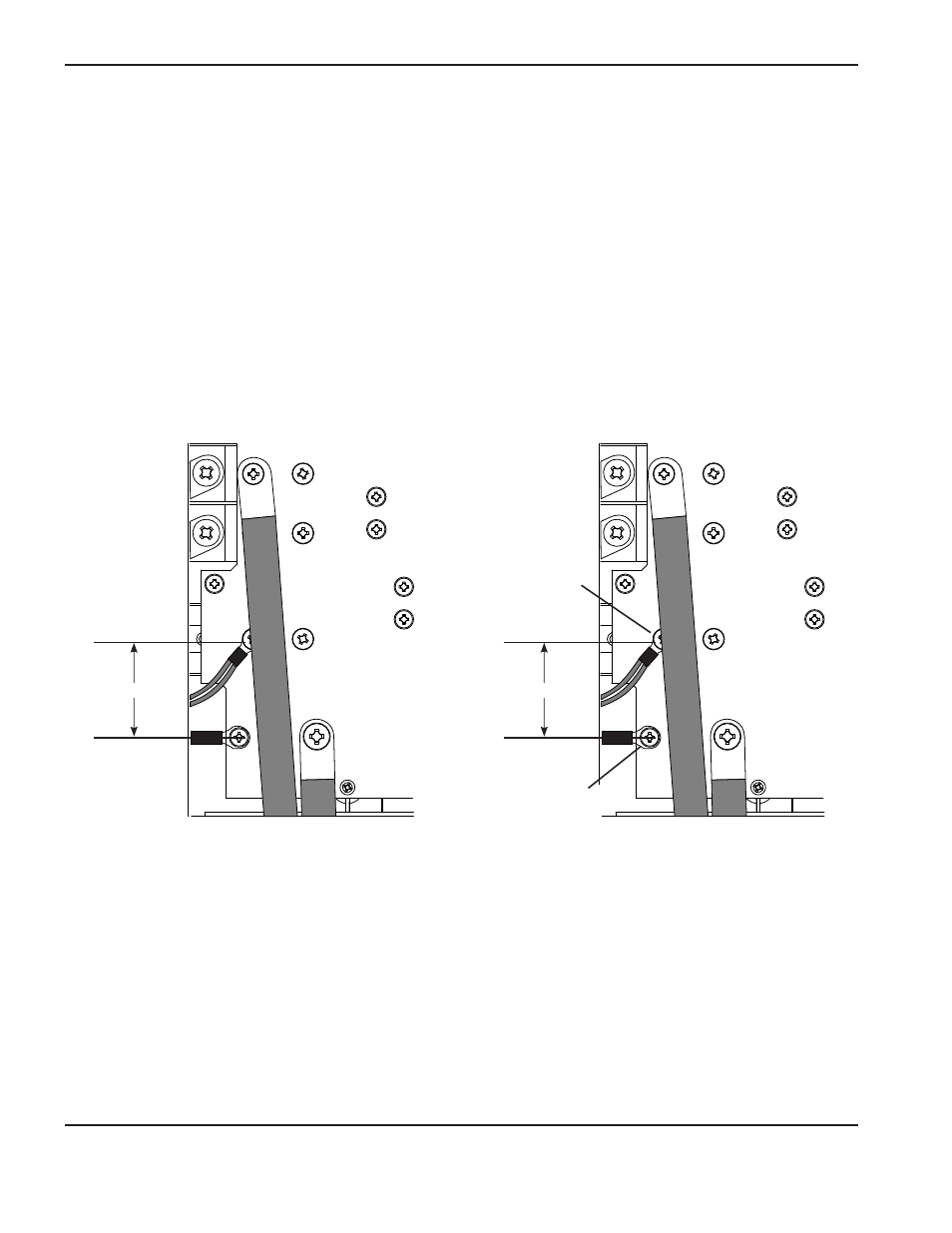

In un sistema di lavoro a riposo (nessun segnale di avvio) con torcia e consumabili installati, deve sussistere continuità
tra i cavi doppi neri collegati al paletto centrale dell'IGBT dell'arco pilota e il cavo rosso che si collega a J28. Quando
c'è flusso di gas attraverso la torcia (modalità di verifica gas 1) deve essere presente una resistenza molto elevata tra
questi due punti.
Nota: Per impostare il sistema in modalità di verifica gas, visualizzare la schermata di manutenzione (fare
riferimento a pagina 5-21 Visualizzazione della schermata di servizio), portare il cursore su "G" (gas)
e utilizzare la manopola di regolazione per selezionare "1" (modalità di verifica gas).
WORK
LEAD
J26
J28
WORK
LEAD
J26
J28
Modalità di verifica gas 0 Modalità di verifica gas 1
<5 Ω >10 kΩ
Continuo con ugello
o corpo esterno
della torcia
Continuo con
negativo del
sistema
