RiceRca guasti e test del sistema
powermax
65/85 Manuale di manutenzione 5-41
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11

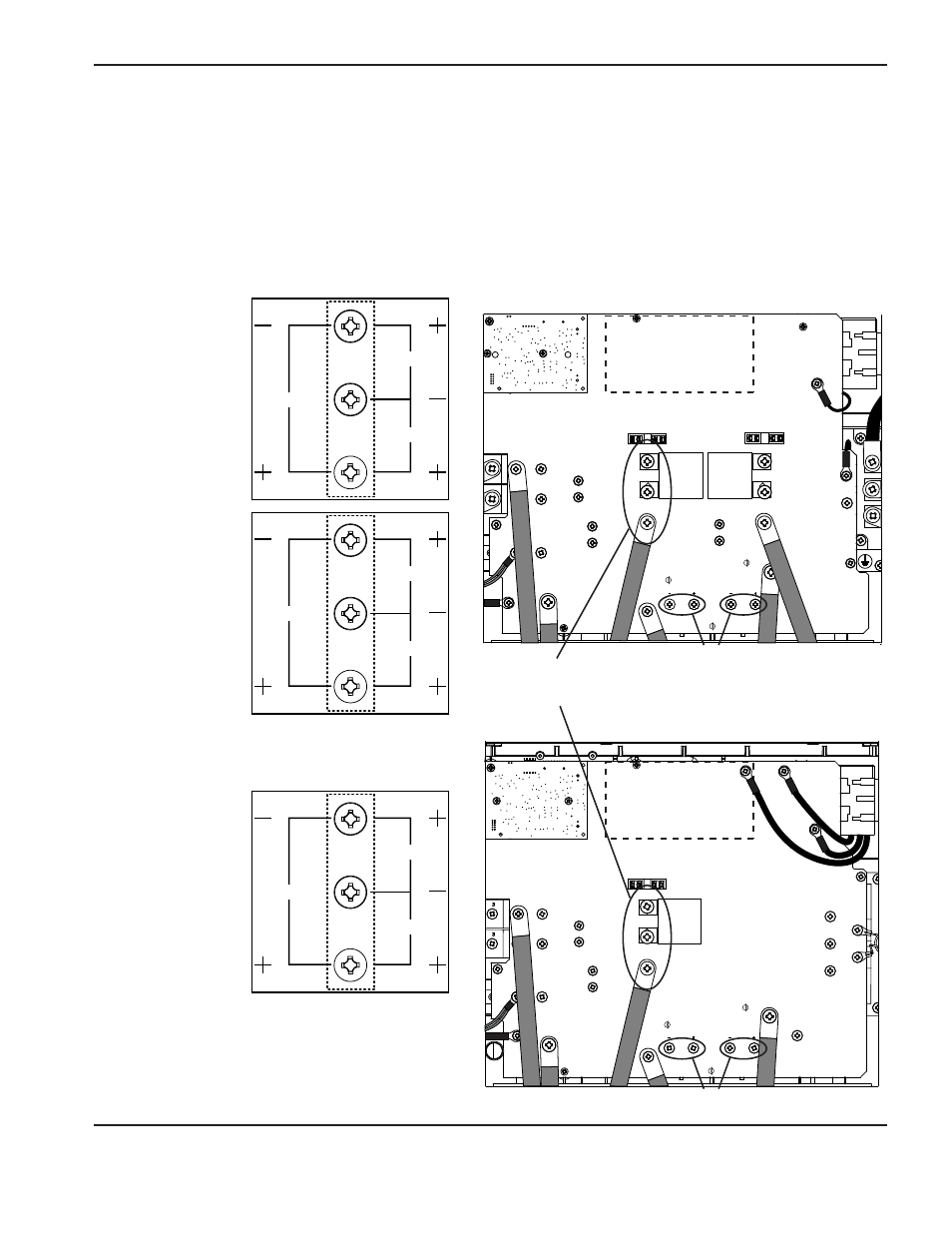

Controllo della tensione
Misurare tutte le tensioni con la potenza in ingresso collegata e la macchina attiva.
Nota: Indossare i dispositivi di protezione personale (DPI) adeguati, prima di testare le apparecchiature
energizzate. Tutti i valori sono ±15%.
• Verificare le tensioni IGBT dell'inverter, come descritto di seguito.
• La tensione misurata lungo i condensatori di bulk (metà della tensione bus o dei valori più piccoli riportati)
deve essere uguale prima e durante il funzionamento della torcia.
375 VCC
Condensatori di bulk
Condensatori di bulk
IGBT inverter
inserimento alimentazione
425 VCC
280 VCC
750 VCC
850 VCC
560 VCC
375 VCC
425 VCC
280 VCC
Ingresso
VCA CSA 200-480
Ingresso
VCA CSA 600
Ingresso
VCA Ce 400
CSA
Ce
