RiceRca guasti e test del sistema
powermax
65/85 Manuale di manutenzione 5-39
BLK
BLK
J13

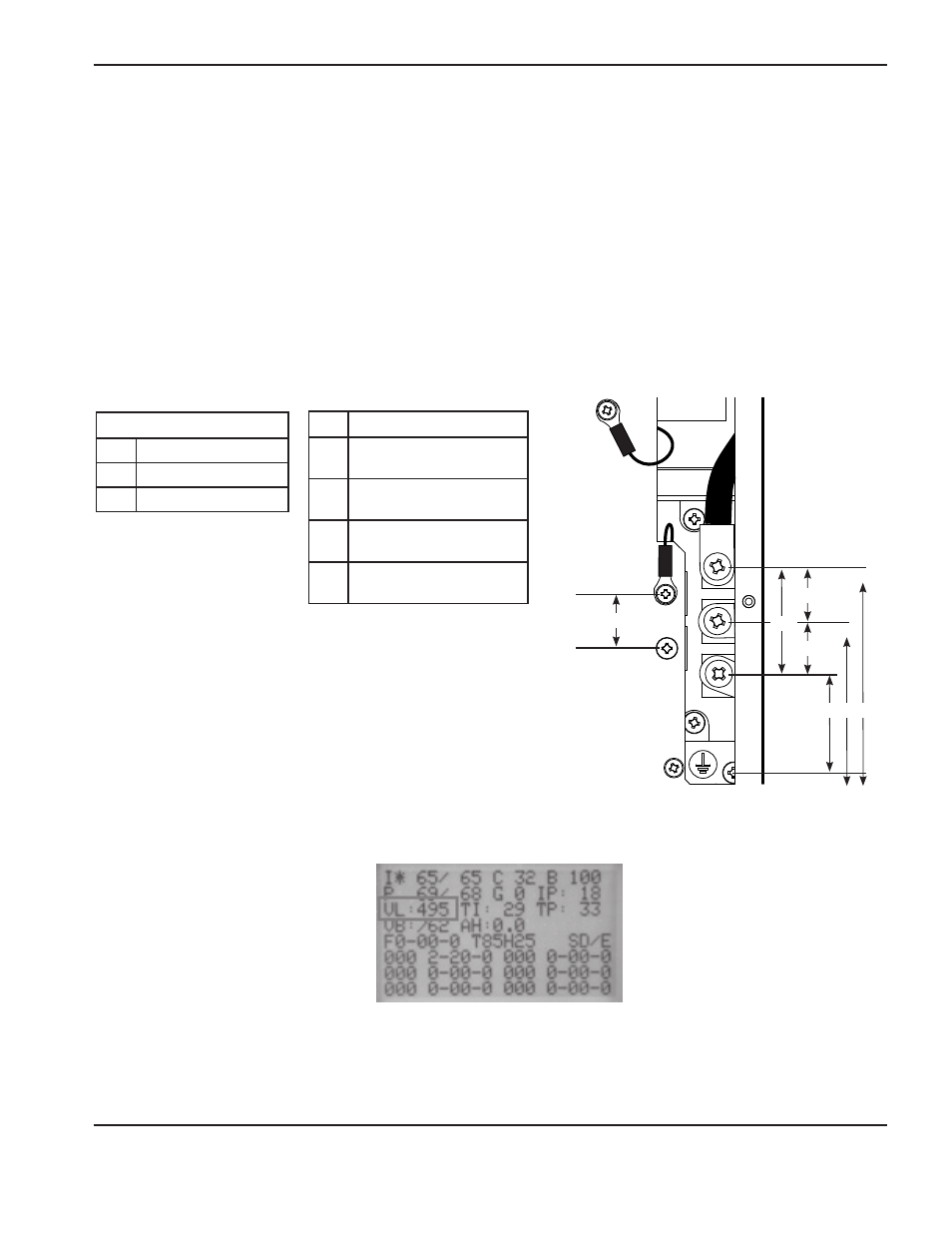

Test 1 – Tensione di alimentazione
Sintomo: Guasto di tensione (0-60-0, -1 o -2)
• Verificare la tensione di linea all'interruttore di alimentazione (S1).
• Verificare la tensione di alimentazione e il ponte di diodi in ingresso.
- La tensione CA tra due cavi di ingresso deve essere uguale alla tensione di linea.
• Se la tensione è adeguata all'interruttore di alimentazione, mentre è bassa al diodo in ingresso, sostituire
l'interruttore di alimentazione.
• Verificare la tensione di uscita e il ponte di diodi in ingresso.
- VCC di uscita = Tensione di linea x 1,414 VCC.
Nota: Tutti i valori sono ±15%.
Trifase
L1 Nero (CSA)
Marrone (CE)
L2 Bianco (CSA)
Nero (CE)
L3 Rosso (CSA)
Grigio (CE)
PE Verde (CSA)
Marrone/Giallo(CE)
TL
TL/1,732
TL
TL
TL X 1,414
• Se si verifica un guasto e il valore di uscita del ponte di diodi è corretto:
- Visualizzare la schermata di manutenzione e confermare che il valore "TL" sia ±15% della tensione di linea CA.
TL = Tensione di linea in ingresso
• Se si verifica un guasto e il valore "TL" è corretto:
- Verificare la scheda DSP sostituendola con una scheda funzionante.
- Se il problema non è costituito dalla scheda DSP, sostituire il pannello generatore e l'IGBT PFC
(solo unità CSA).
Monofase
Nero (CSA)
L Bianco (CSA)
PE Verde (CSA)
