SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-27
Sostituzione della scheda di controllo
1. Disinserire (OFF) l'alimentazione, quindi scollegare il cavo di alimentazione e l'alimentazione del gas.
2. Rimuovere il coperchio del generatore e la barriera in Mylar. Fare riferimento alla pagina 6-2 Rimozione e
riposizione del coperchio del generatore e della barriera in Mylar.
3. Rimuovere la fascetta in metallo dalla parte superiore del generatore sollevandola verso l'alto. La fascetta congiunge
i due pannelli posteriori.
4. Rimuovere la manopola di regolazione e la manopola del selettore di modalità di funzionamento dal pannello frontale,
estraendole immediatamente.
5. Staccare con attenzione la parte superiore del pannello frontale dal corpo del generatore. Il pannello frontale
è ancora collegato alla parte inferiore del generatore e può essere spostato solo per una breve distanza.

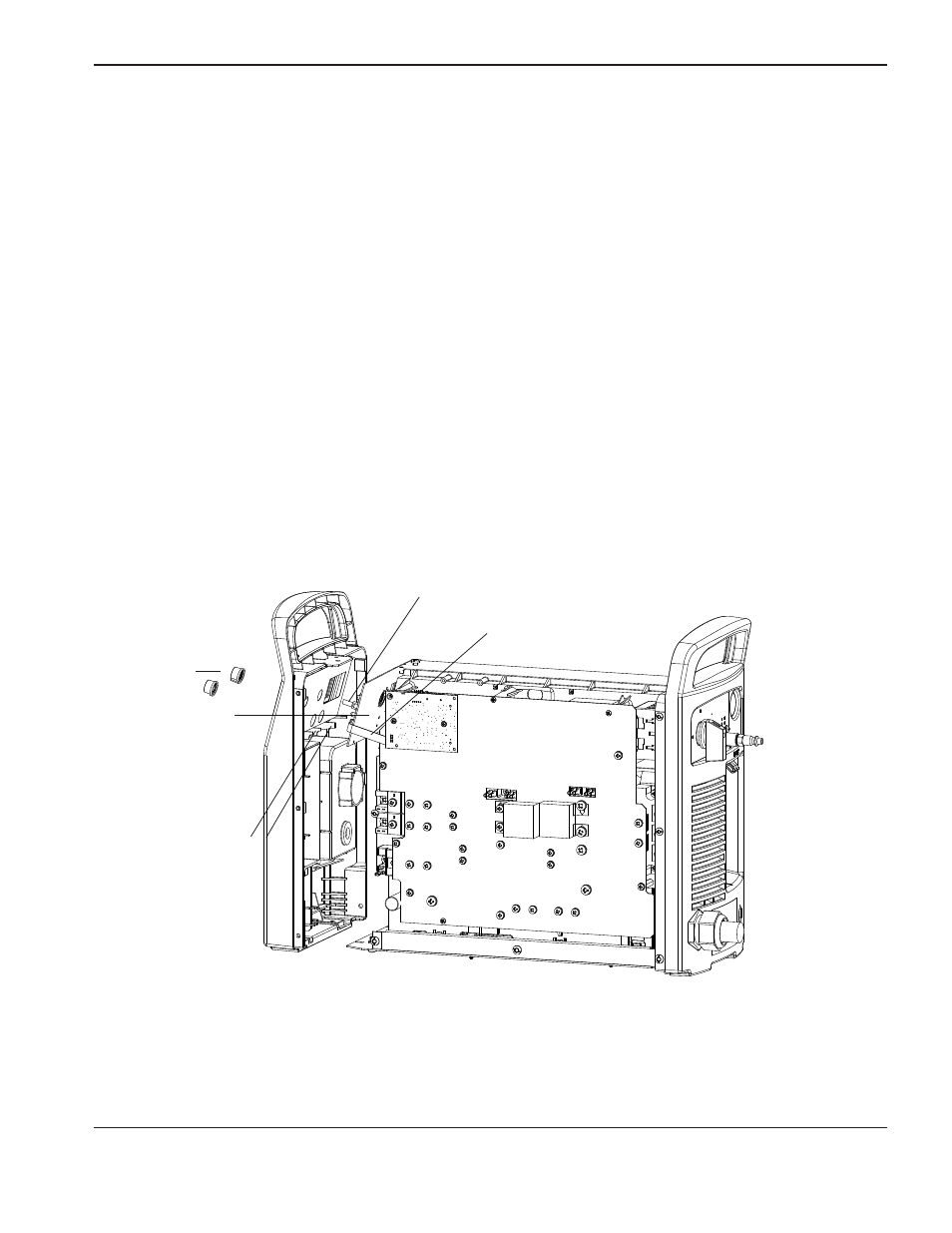

Nota: L'illustrazione seguente mostra chiaramente il pannello frontale separato dalla base. È possibile rimuovere
le due viti della base e separare il pannello frontale dalla base in modo da agevolare l'accesso ai
componenti.
6. Rimuovere le tre viti che fissano la scheda di controllo al pannello frontale utilizzando un cacciavite con taglio
a croce n. 1. Due viti sono installate sulla parte superiore della scheda di controllo, una per ciascuna estremità.
La terza vite è installata invece sulla parte centrale della scheda di controllo lungo il bordo inferiore.
7. Far slittare con attenzione la scheda di controllo dal retro del pannello frontale verso il lato del pannello generatore.
Manopola
Scheda di controllo
Linguette
di plastica
Piattina
Supporto sulla scheda di controllo
