SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-7

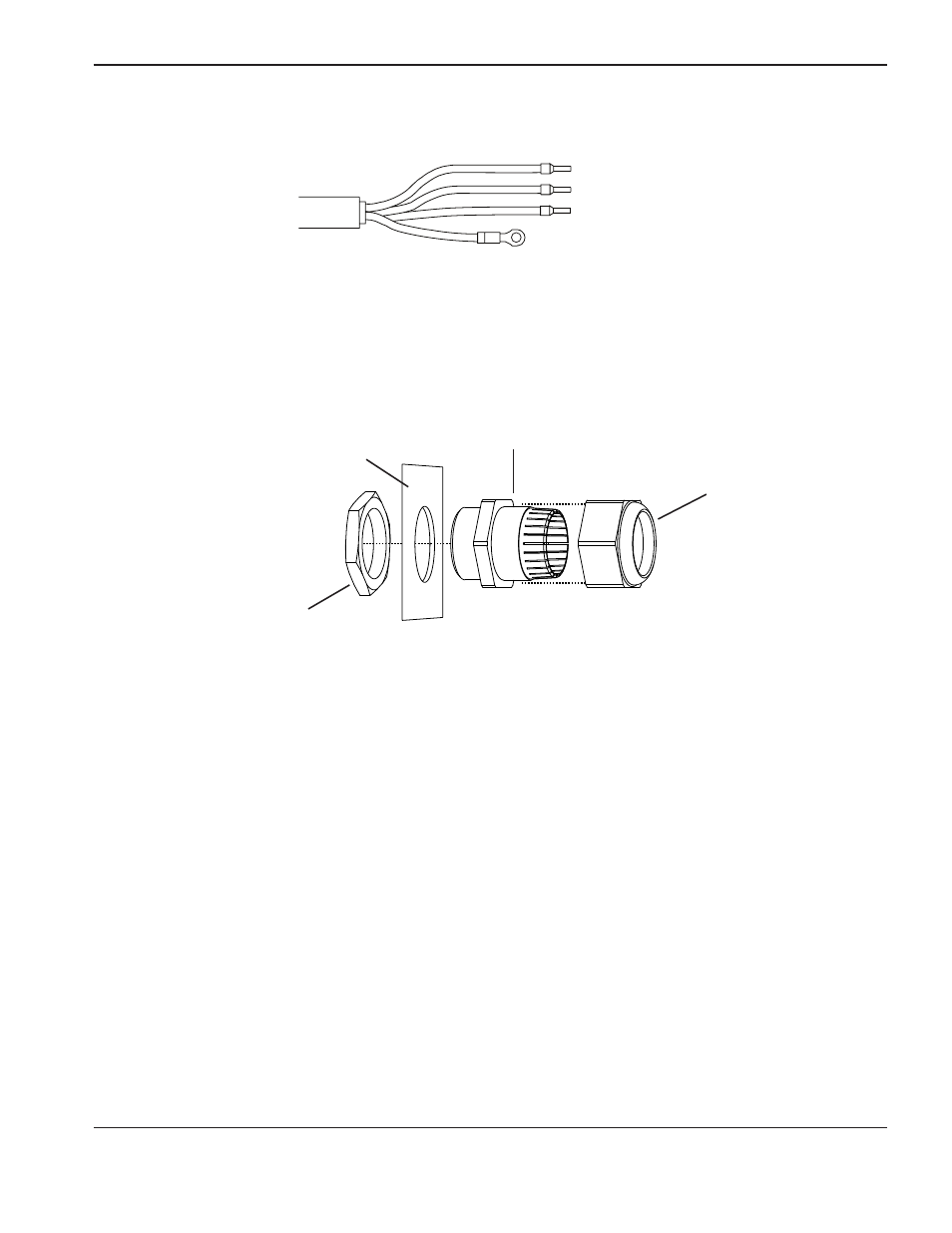

Dado di fissaggio
del pressacavo
Pressacavo Pannello posteriore
del generatore
Dado del pressacavo
all'interno del generatore
L1 Nero
Bianco
Rosso
Verde
L2
L3
n. 10
1. Far scorrere il dado di fissaggio del pressacavo sui fili del nuovo cavo di alimentazione e farlo scorrere lungo il cavo.
2. Sostituzione del pressacavo precedente:
a. Far scorrere il nuovo pressacavo nel foro del pannello posteriore del generatore.
b. Serrare il pressacavo nella parte interna del generatore usando un nuovo dado del pressacavo. Serrare a mano
il dado e successivamente serrare ulteriormente.
Installare il nuovo cavo di alimentazione trifase (modello CSA)
3. Instradare i nuovi fili del cavo di alimentazione all'interno del pressacavo nel pannello posteriore.
4. Instradare il filo nero, bianco e rosso verso la parte superiore dell'interruttore di alimentazione.
5. Inserire i connettori dei fili nella parte superiore dell'interruttore di alimentazione e utilizzare un cacciavite con taglio
a croce n. 2 per serrare le viti di fermo a 11,5 kg cm. Fare riferimento alla figura sopra per la corretta attribuzione
dei colori. Sull'interruttore di alimentazione, sopra ciascuna vite di fermo è riportata la dicitura "L1", "L2" e "L3".
6. Serrare il filo di messa a terra verde al dissipatore di calore usando un cacciavite con taglio a croce e serrare
a 23,0 kg cm con la rondella a stella tra il terminale ad anello e il dissipatore di calore.
7. Posizionare i fili nel passaggio dei cavi fino al lato del pannello terminale e a distanza dal pannello generatore.
Una volta posizionati i fili, serrare il dado di fissaggio del pressacavo sul pressacavo per fissare il nuovo cavo
di alimentazione.
Terra (GND)
