Hypertherm Powermax65 Rev.1 - Manuale (Pagina 144)

RiceRca guasti e test del sistema
5-18
powermax
65/85 Manuale di manutenzione
WORK
LEAD
J13
J2
J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12

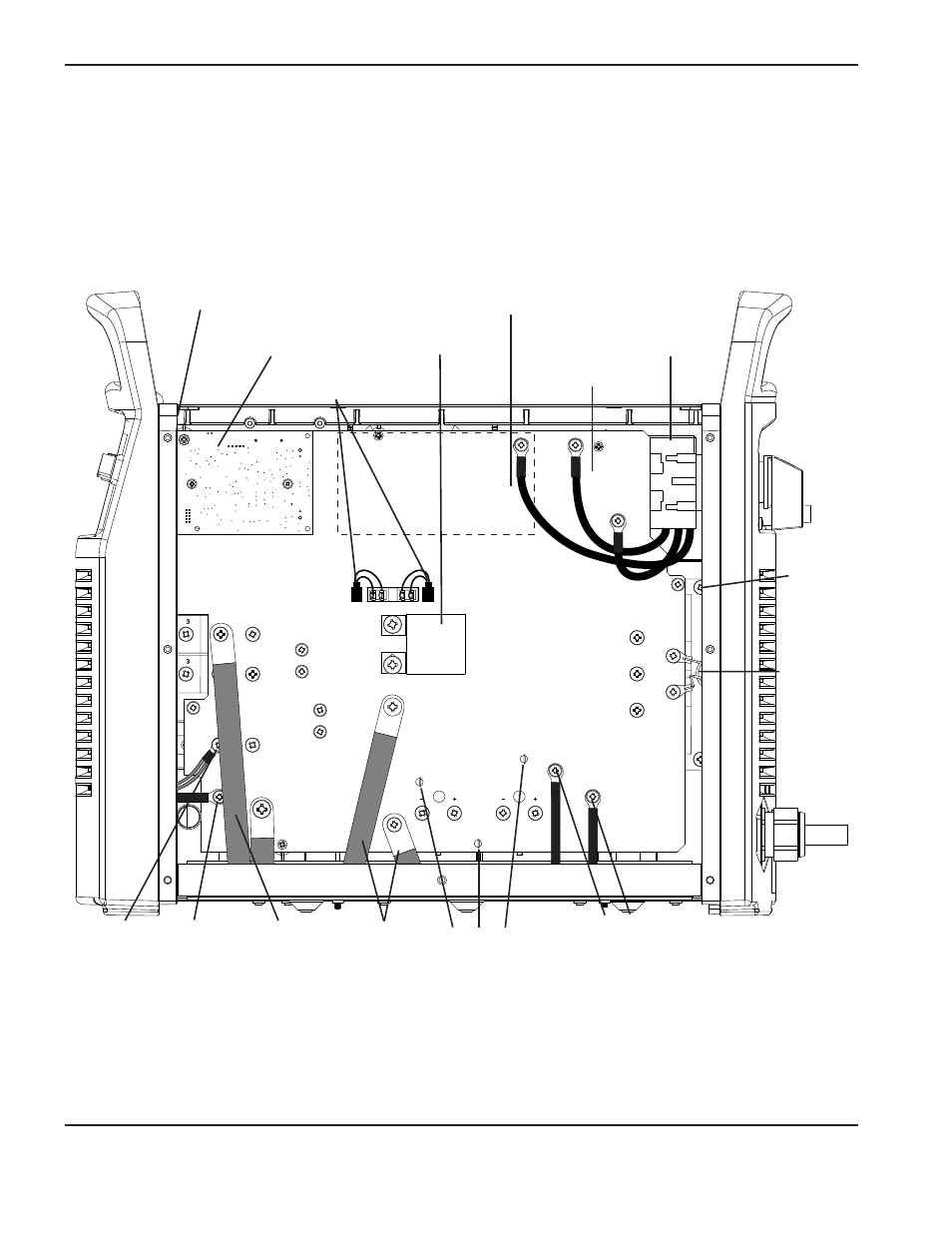

Panoramica generatore CSA 380/400 V
Interruttore di
alimentazione (S1)
Pannello generatore
Circuito flyback
Scheda di
controllo
Scheda processore
a segnale digitale (DSP)
Punti del test
Terra
Connettori
comando gate
Condensatore da 3uF
Sottogruppo
MOV (varistore
in ossido di
metallo)
Fili induttore PFC Fili
trasformatore
Filo
ugello
Filo
elettrodo
Filo induttore
di uscita
