SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-23

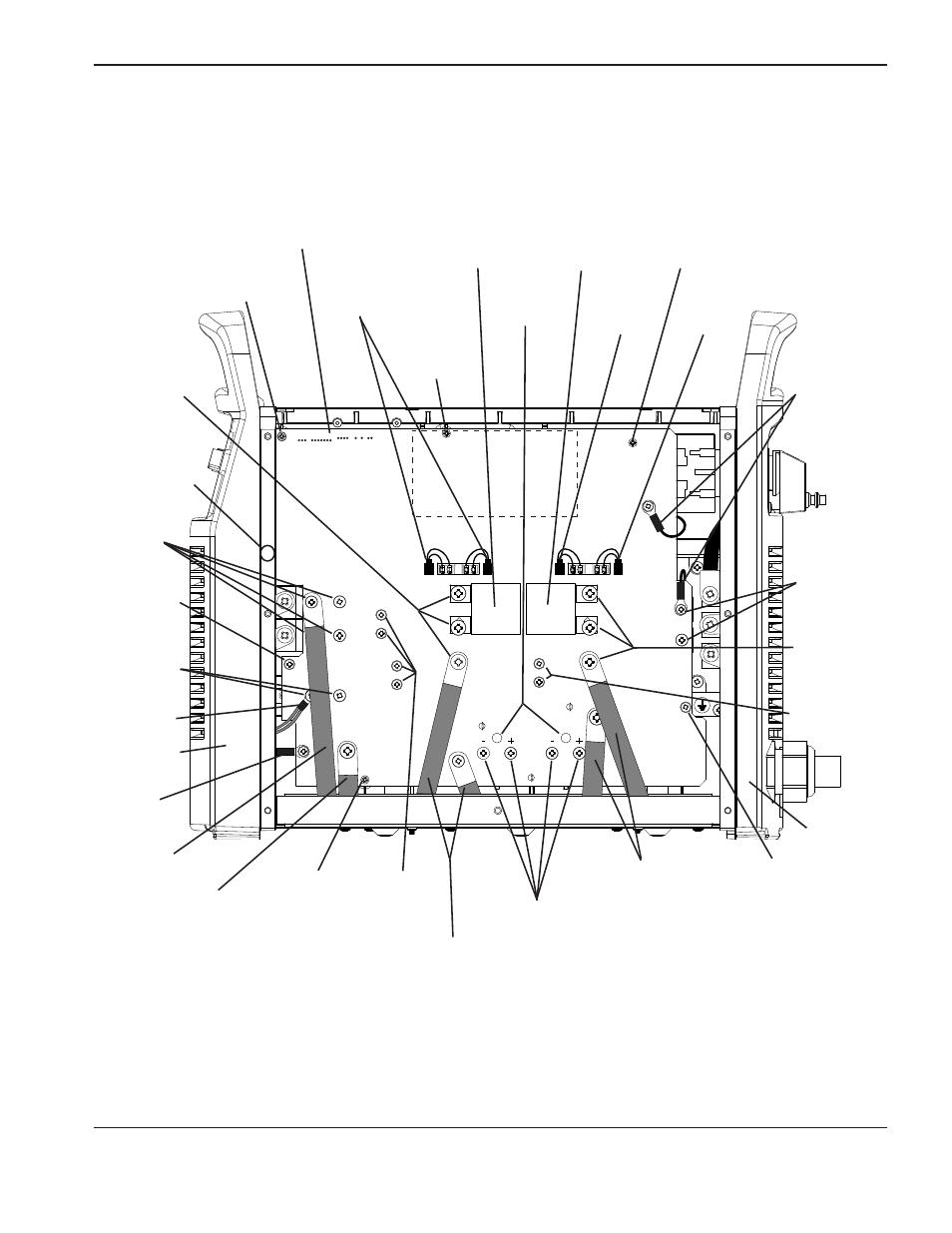

Pannello generatore 200–600 V CSA
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
J29
TP12
J28
TP10
TP11
J5, J4, J3, J2 e J1
Connettori
comando gate
Connettori
comando
gate
Vite di montaggio
del dissipatore
di calore
Vite di
montaggio
del dissipatore
di calore
Viti dell'IGBT
dell'arco
pilota (2)
Fili induttore PFC
Viti del
condensatore
Vite di
montaggio
della scheda
Vite di
montaggio
della scheda
Vite di
montaggio
della scheda
Viti del ponte
di diodi in
ingresso (2)
Fili trasformatore
Filo induttore
di uscita
Filo elettrodo
Vite di
montaggio
della scheda
Cavo di massa
Condensatore da 3uF
Condensatore
da 3uF
Fori di
visualizzazione
Viti della
resistenza di
snubber (4)
Viti del
diodo (4)
Filo ugello
Viti
dell'IGBT
dell'inverter
(3)
Vite di montaggio
del dissipatore di
calore (posizionata
dietro il bordo
del pannello
front-end)
Viti della
resistenza di
snubber (2)
Fili resistenza
di snubber
Viti dell'IGBT
del PFC (3)
Pannello
anteriore
Pannello
posteriore
Sensore di
temperatura
PFC
