RiceRca guasti e test del sistema
5-20
powermax
65/85 Manuale di manutenzione

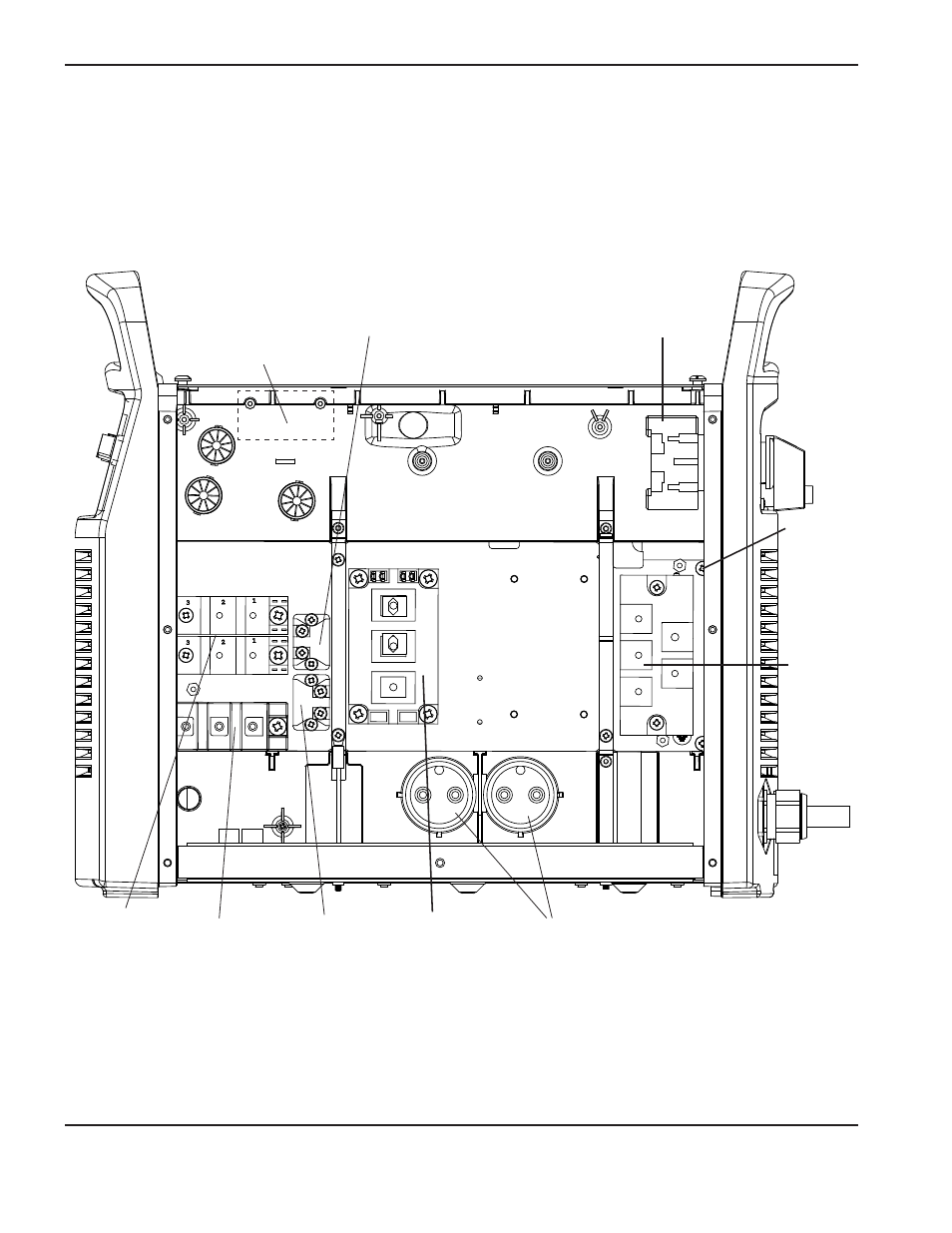

Panoramica generatore Ce 380/400 V (pannello generatore rimosso)
Ponte
diodo in
ingresso
Modulo IGBT
inverter
Interruttore di
alimentazione (S1)
Terra
Condensatori di bulk
Resistenza
di snubber in
uscita
Pannello di serie
opzionale
Resistenza
di snubber
inverter
IGBT arco pilota
Ponte
diodo di
uscita
