RiceRca guasti e test del sistema
powermax
65/85 Manuale di manutenzione 5-45
Per i codici di guasti operativi 0-40-2 e 0-40-3 o per i guasti del pannello generatore 2-10-0 e 2-10-1
1. Rimuovere il connettore del sensore della temperatura dell'inverter dal pannello generatore superiore posteriore
(J2 su unità CSA o J4 su unità CE).
2. Misurare la resistenza tra i pin 1 e 3 e la spina.
3. Se la resistenza non rientra nel ±15% di 10 kΩ, sostituire il sensore della temperatura.
4. Se il valore è corretto, rimuovere la scheda DSP e misurare la resistenza tra i pin 1 e 3 sul pannello generatore con
il sensore della temperatura scollegato. La resistenza deve essere pari a circa 57,6 kΩ.
5. Se il valore è corretto, sostituire la scheda DSP.
6. Se il valore non è corretto, sostituire il pannello generatore.

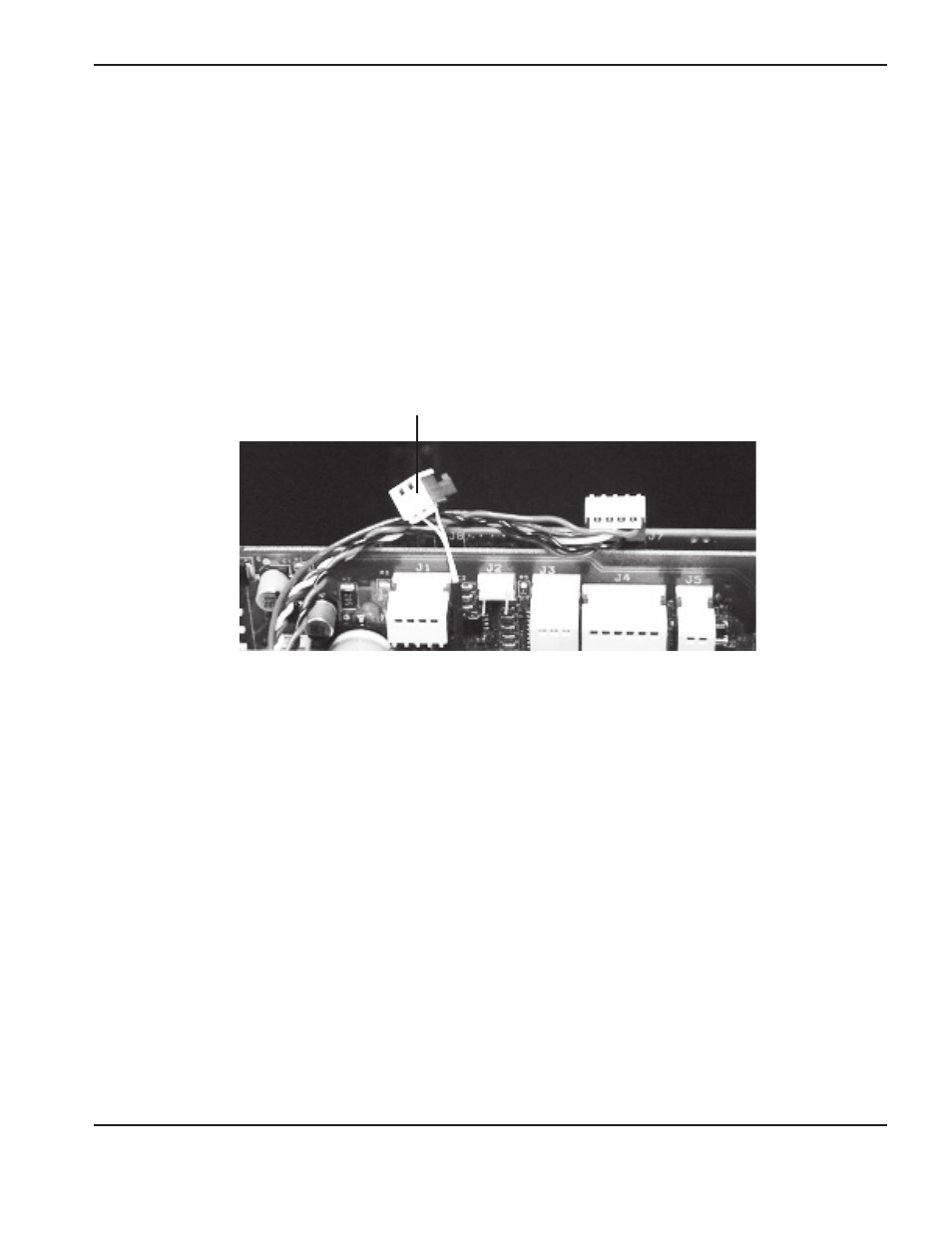

Connettore del sensore della
temperatura dell'inverter
