RiceRca guasti e test del sistema

powermax

65/85

Manuale di manutenzione

5-15

Legenda

1. Collettore 1 (C1)

2. Emettitore 2 (E2)

3. Collettore 2, Emettitore 1 (C2,E1)

4. Gate 1 (G1)

5. Emettitore 1 (E1)

6. Emettitore 2 (E2)

7. Gate 2 (G2)

Batteria da

9 VCC

R4

2.0K

009036

Interruttore a pulsante

normalmente aperto

(N.A.)

Clip di prova

minigrabber

giallo 4

R1

3.01M

009464

Clip di prova

minigrabber nero

Q1

150 A

1400 V

109125

R3

2.0K

009036

Lampadina LED rosso
109092

Clip di prova

minigrabber rosso

D1

1

2

3

5

6

7

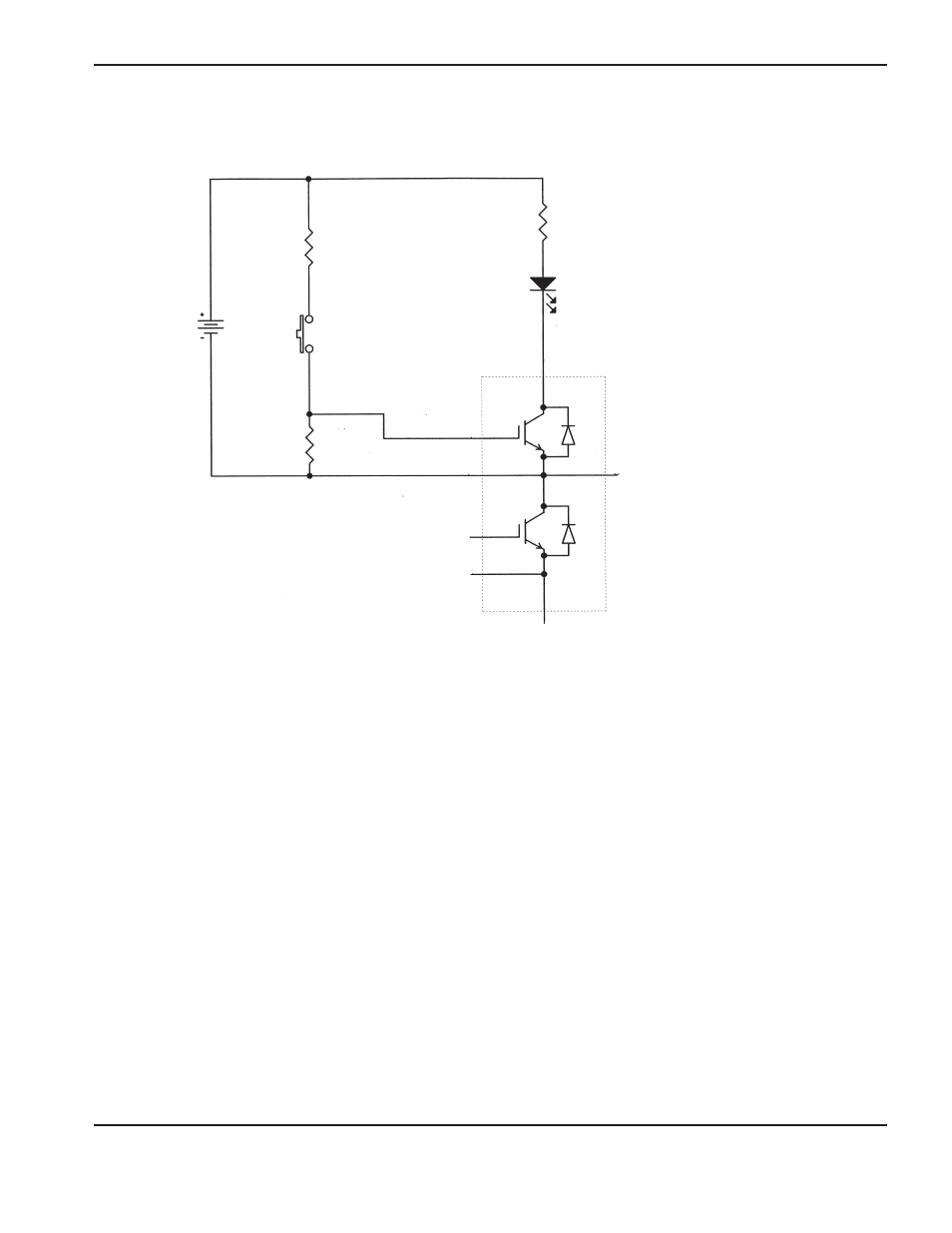

Schema per la costruzione di un tester per IGBT
