SoStituzione dei componenti
powermax
65/85 Manuale di manutenzione 6-33
85A Ce
2
3
3
3
1
Nota: "3" a sinistra

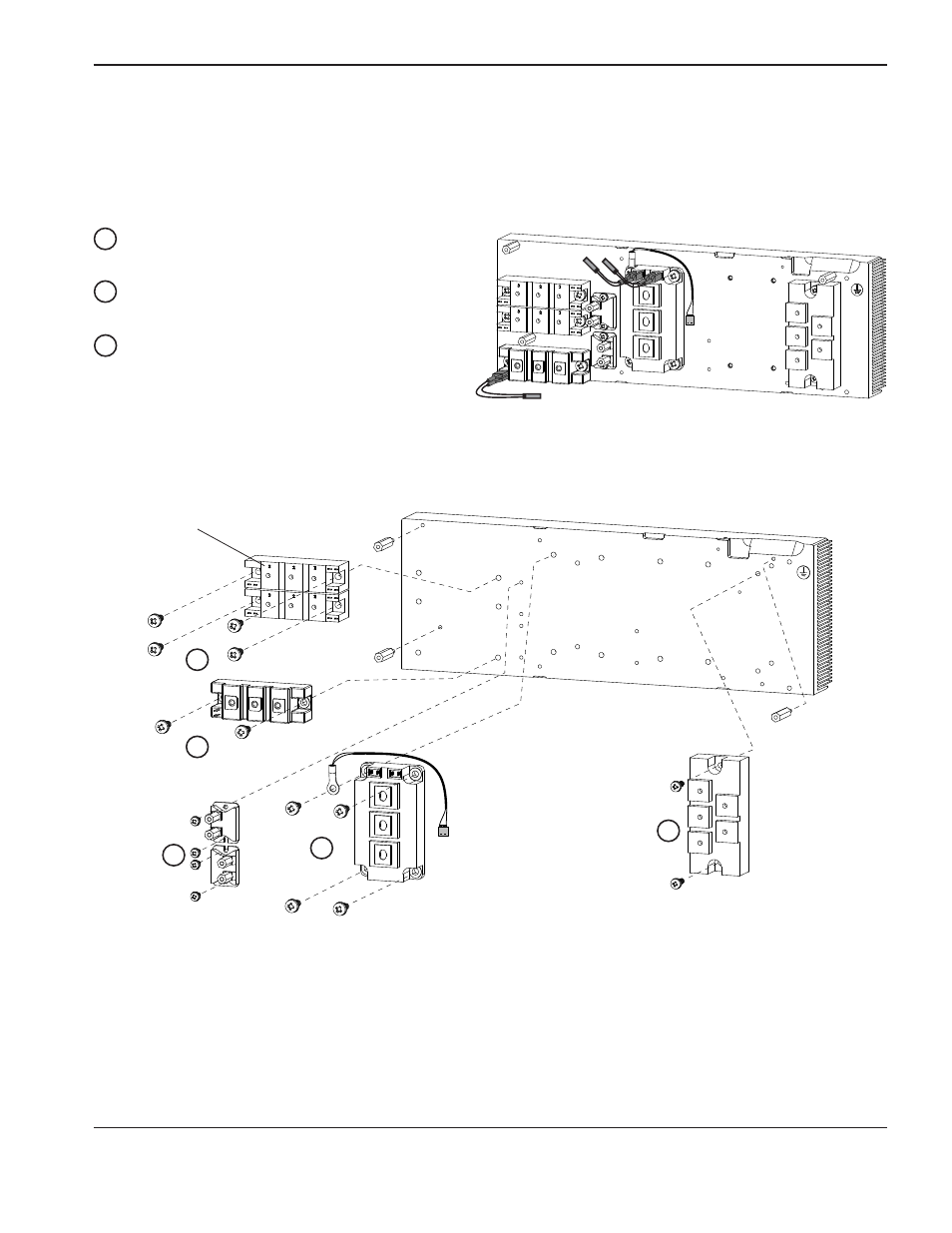

Quando un componente viene fissato al dissipatore di calore, serrare delicatamente tutte le viti e successivamente
serrare tutte le viti alla relativa coppia di serraggio.
Nota: Tutte le viti indicate sono con testa a croce, tonda e appiattita.
Serrare a 17,3 kg cm.
M4 X 10 2SEM
Serrare a 23 kg cm.
M4 X 16 2SEM
Serrare a 40 kg cm.
M6 X 16-12.5 2SEM TRI CHRM
1
2
3
