RiceRca guasti e test del sistema
5-50
powermax
65/85 Manuale di manutenzione
Test 7 – Segnale di avvio
Sintomo: Non c'è arco quando viene disattivato il grilletto della torcia.
Se viene visualizzata l'icona di avvio e c'è un codice di guasto 0-51 all'avvio:
• Rimuovere la torcia dal sistema.
• Verificare la resistenza tra il pin 6 e il pin 7 nella spina del cavo, con il grilletto della torcia aperto (non attivato).
• Se la resistenza presente è molto bassa, ispezionare il set di cavi e l'interruttore del grilletto per cortocircuiti
e sostituire o riparare secondo necessità.
Se l'icona non viene visualizzata all'accensione, né quando il grilletto della torcia è chiuso:
• Rimuovere la torcia dal sistema.
• Chiudere l'interruttore del grilletto e controllare la resistenza tra il pin 6 e il pin 7.
• Se la resistenza presente è molto alta, ispezionare il set di cavi e l'interruttore del grilletto per aperture
e sostituire o riparare secondo necessità.
Se non si rilevano problemi con il cablaggio della torcia o l'interruttore del grilletto e l'arco o l'icona di avvio non sono
ancora presenti:
• Spegnere la macchina e scollegare l'alimentazione.
• Rimuovere l'ugello e l'elettrodo dalla torcia e reinstallare il cappuccio di tenuta.
• Ricollegare l'alimentazione e accendere la macchina.

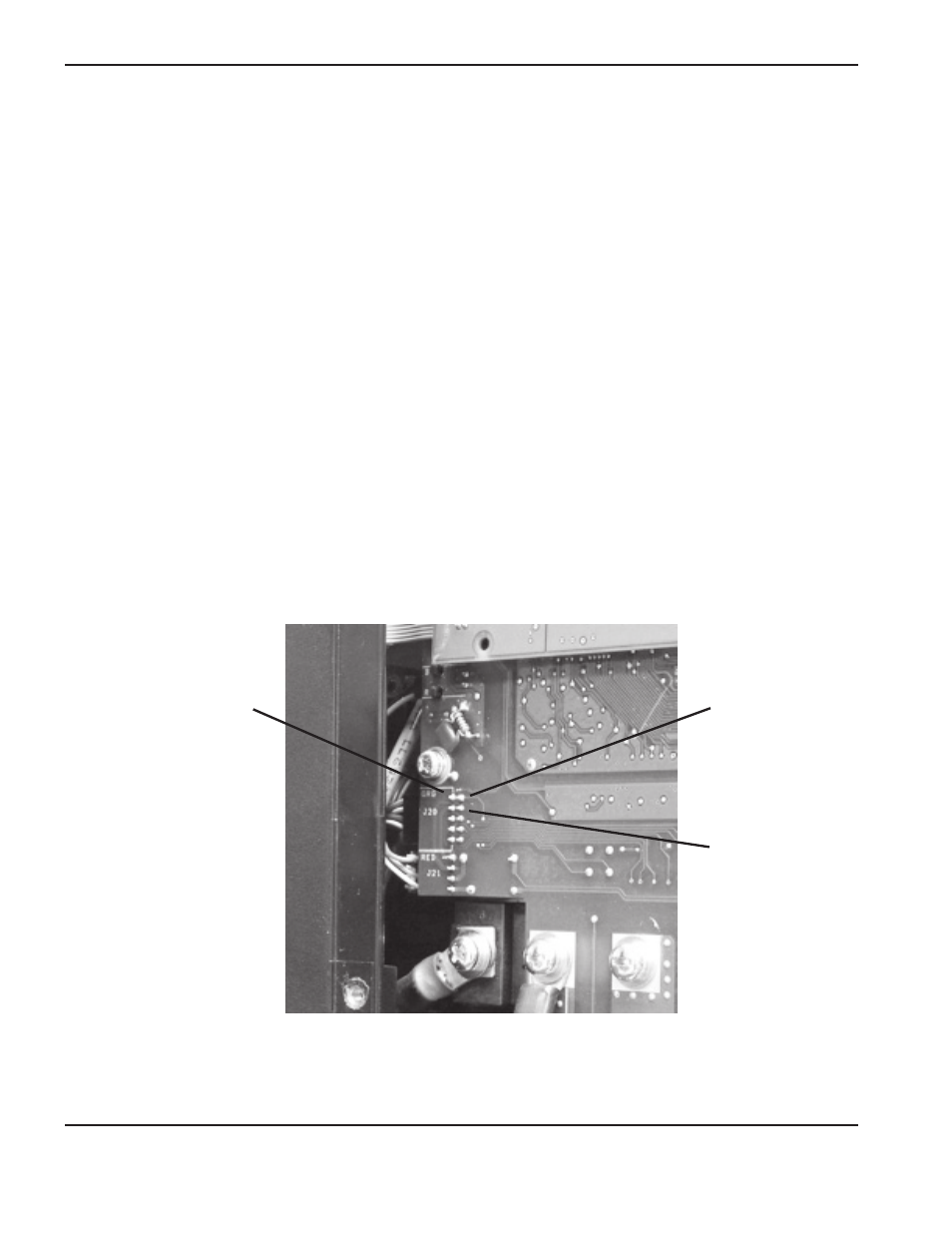

• Collegare temporaneamente il J20 pin 2 al pin 3. (ATTENZIONE: flusso di gas verso la torcia)
Pin 2
Pin 1
Pin 3
• Non c'è flusso di gas e l'icona di avvio non viene visualizzata sul display:
- Verificare la scheda DSP funzioni, sostituendola con una scheda DSP funzionante.
- Se il problema non è costituito dalla scheda DSP, sostituire il pannello generatore.
