SoStituzione dei componenti
6-4
powermax
65/85 Manuale di manutenzione
Sostituzione del coperchio del generatore

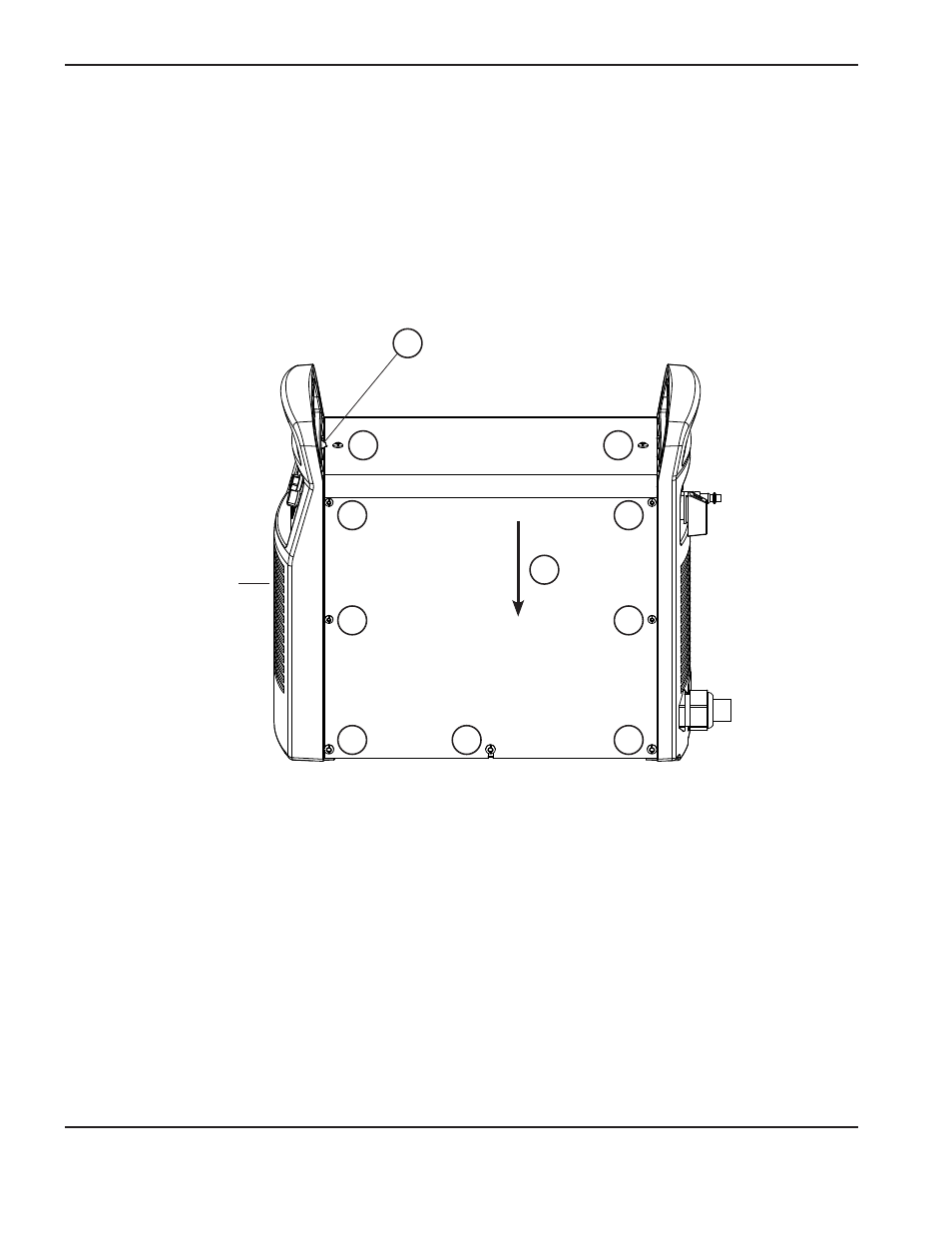

1. Sistemare il coperchio (3) sul generatore con la fessura del coperchio (4) sulla linguetta di plastica nel pannello
frontale. La fessura e la linguetta garantiscono che lo sfiato sul lato del coperchio si trovi sopra la ventola.
Fare attenzione a non schiacciare i cavi.
2. Con una chiave TORX T15 o un cacciavite a taglio, installare le 8 viti piccole (2) sul coperchio del generatore.
Serrare le viti a 17,3 kg cm.
3. Con una chiave TORX T20 o un cacciavite a taglio, installare le 8 viti grandi (1) sul coperchio del generatore.
Serrare le viti a 17,3 kg cm.
