SoStituzione dei componenti
6-8
powermax
65/85 Manuale di manutenzione
Dado di fissaggio
del pressacavo
Pressacavo Pannello posteriore
del generatore
Rondella di
alluminio
Adattatore per
pressacavo
Dado del pressacavo
all'interno del
generatore
L1 Marrone
Anima in ferrite
Nero
Grigio
Verde/giallo
L2
L3
n. 10
1. Sostituzione del pressacavo precedente:
a. Far scorrere il nuovo pressacavo nell'adattatore del pressacavo e nel foro del pannello posteriore del generatore.
b. Sistemare la rondella di alluminio sopra il pressacavo all'interno del generatore.
c. Serrare il pressacavo nella parte interna del generatore usando un nuovo dado del pressacavo. Serrare a mano il
dado e successivamente serrare ulteriormente.

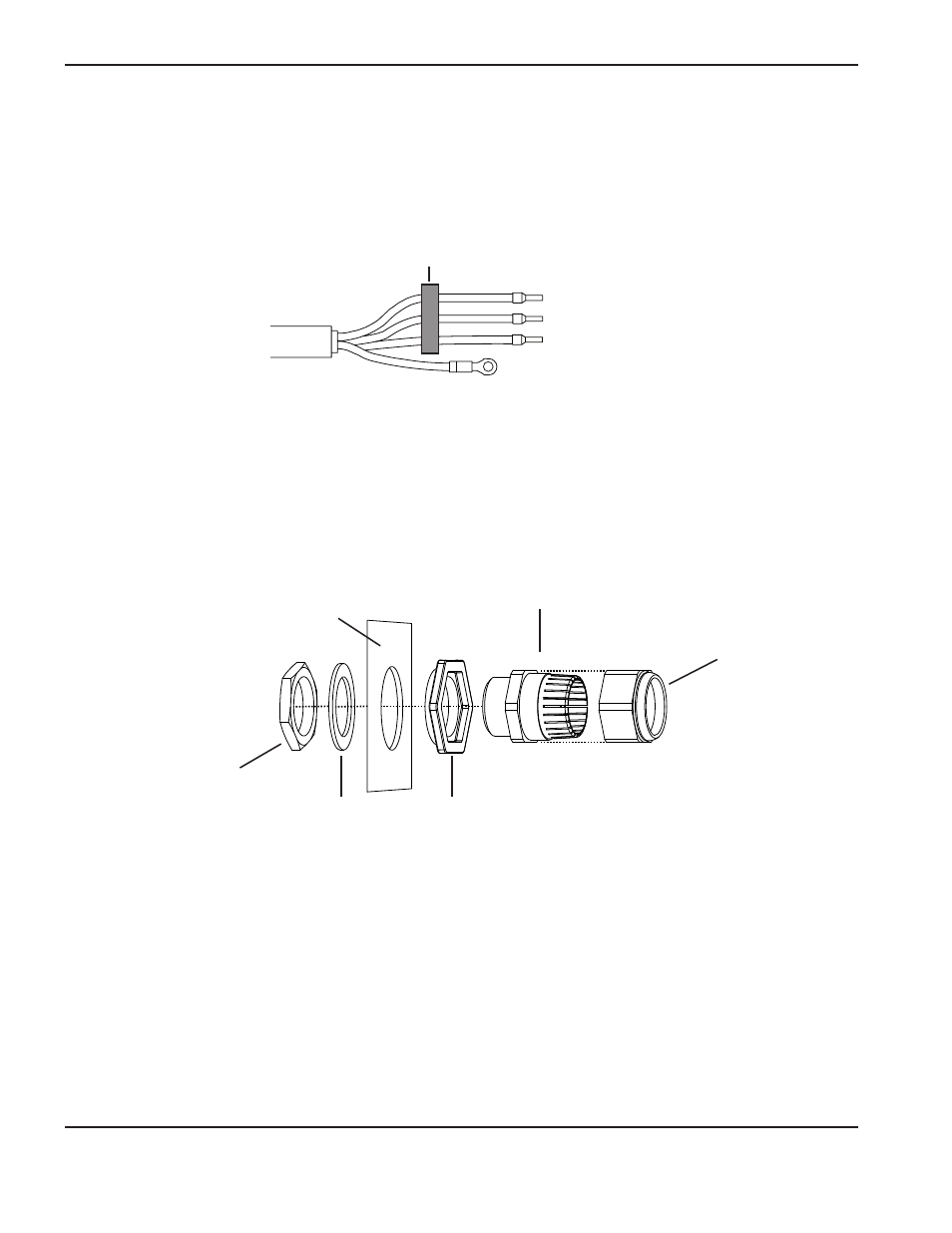

Installazione del nuovo cavo di alimentazione trifase (modello Ce)
Nei sistemi CE, il foro standard del pressacavo nel pannello posteriore del generatore è troppo grande per contenere
il cavo di alimentazione CE di dimensioni più piccole. Pertanto, i kit dei cavi di alimentazione CE sono dotati di un
adattatore per ridurre la larghezza del foro. Il kit contiene anche una rondella di alluminio da utilizzare con il dado del
pressacavo per fissare il pressacavo all'interno del generatore. Vedere le figure sotto.
Terra (GND)
