RiceRca guasti e test del sistema
powermax
65/85 Manuale di manutenzione 5-11
Misurazione della
resistenza

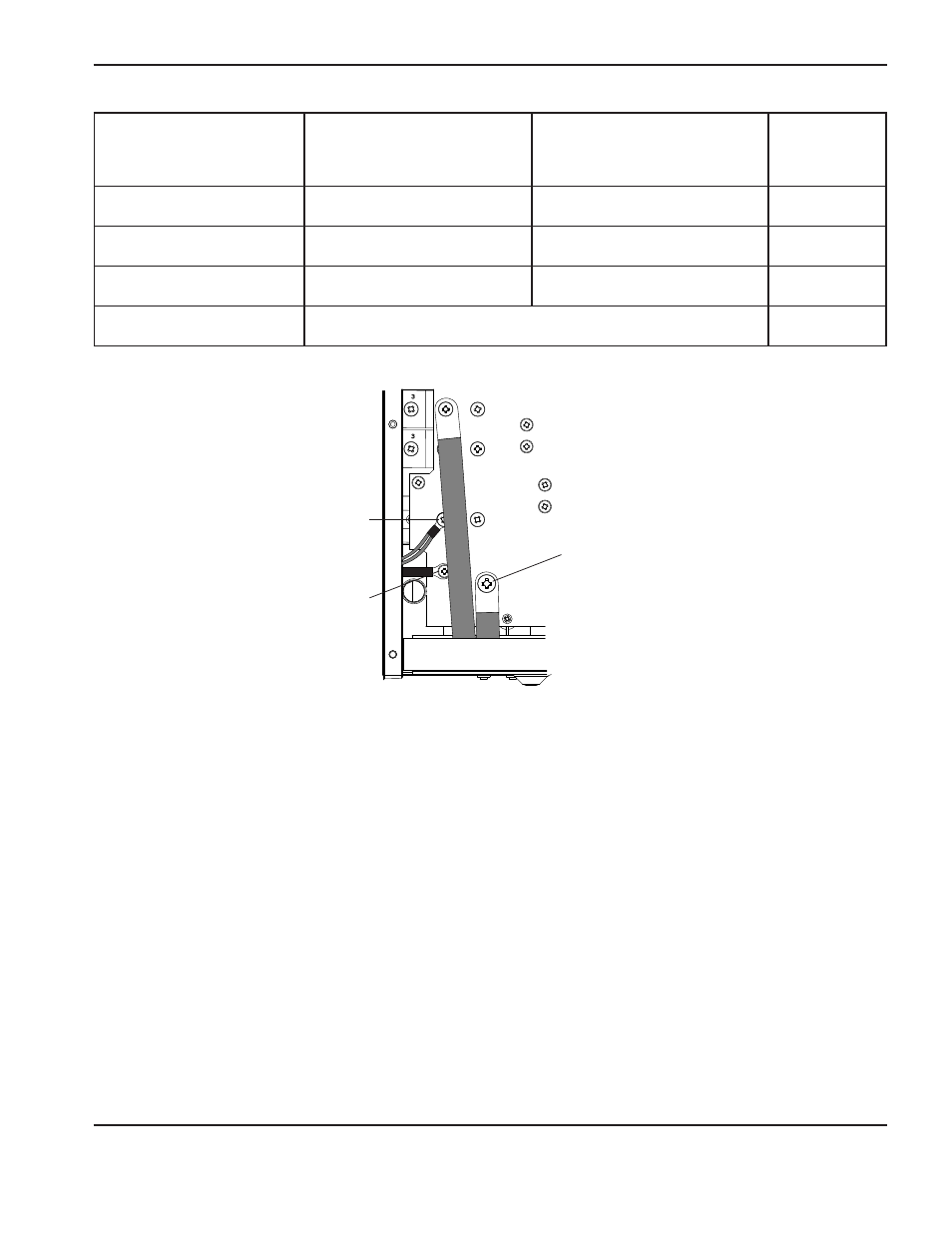

Posizione del pannello
generatore 200 – 600 V CSA
Posizione del pannello
generatore 400 V Ce
Valori
approssimativi
Dal cavo di lavoro all'ugello Dal connettore J26 al cavo nero Dal connettore J27 al cavo nero 230 kΩ
Dal cavo di lavoro all'elettrodo Dal connettore J26 al cavo rosso Dal connettore J27 al cavo rosso 15 kΩ
Dall'elettrodo all'ugello Dal cavo rosso al cavo nero Dal cavo rosso al cavo nero 230 kΩ
Dall'uscita sulla messa a terra > 20 MΩ
Qualora non venga rilevato alcun problema in seguito a ispezione visiva e verifica della resistenza iniziale e il generatore
continui a non funzionare correttamente, fare riferimento alla Guida ricerca guasti.
Nota: La Guida ricerca guasti indica le cause e le soluzioni più probabili. Esaminare lo schema elettrico del
sistema e comprenderne il funzionamento teorico prima di cercare il guasto. Prima di acquistare qualsiasi
componente maggiore di ricambio, verificare la natura del problema con il Servizio Assistenza Tecnica
di Hypertherm o presso il centro riparazioni autorizzato Hypertherm più vicino.
Cavo nero
Cavo rosso
J28 CSA
J29 CE
J26 CSA
J27 CE
WORK
LEAD
