RiceRca guasti e test del sistema
5-40
powermax
65/85 Manuale di manutenzione

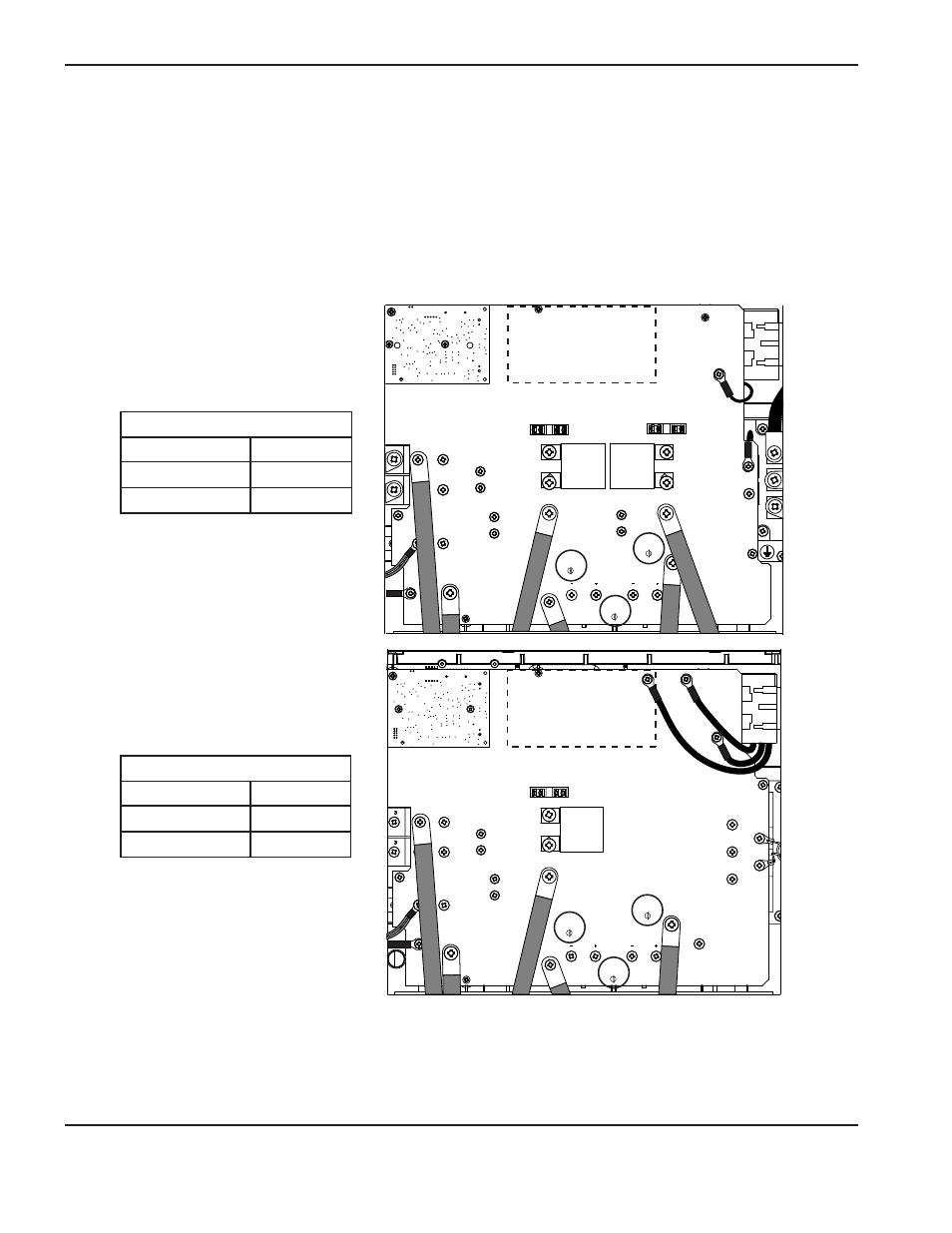

Test 2 – Alimentazione bus CC
Verifica resistenza
Nota: Tutti i valori di resistenza vanno rilevati quando il cavo di alimentazione è scollegato, mentre i cavi interni
del generatore sono collegati.
• Rimuovere le viti di montaggio dai condensatori di bulk e asportare i cappucci dal pannello generatore.
• Misurare le resistenze descritte nelle tabelle seguenti.
CSA
Punti del test Valore
TP 10 e 12 25 kΩ
TP 11 e 12 25 kΩ
Ce
Punti del test Valore
TP 11 e 13 18 kΩ
TP 12 e 13 18 kΩ
WORK
LEAD
BLK
BLK
J13
J16 J17 J18 J19
J26
TP12
J28
TP10
TP11
WORK
LEAD
J13
J2 J1
J18 J19
J27
J30
J23
J24
TP13
J29
TP11
TP12
• Rimontare le viti al condensatore di bulk prima dell'accensione.
