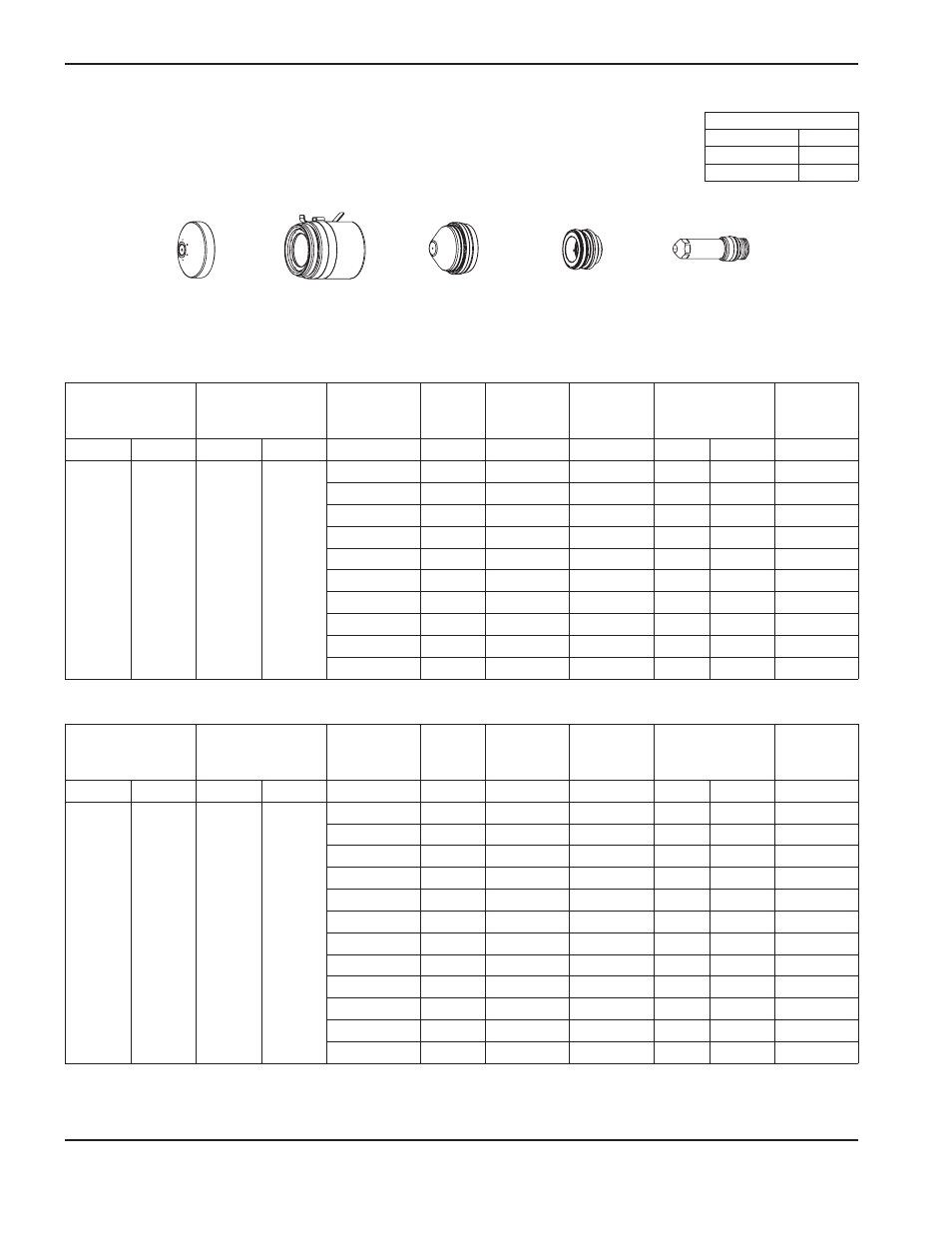

FUNZIONAMENTO
4-20 HySpeed HSD130 RHF Manuale di istruzioni
220532 220525 220529 220528 220578
220490 (senza spinotto IHS)
Portata di flusso – lpm/scfh
Aria
Preflusso 149 / 315
Flusso di taglio 161 / 342
Metrico
Inglese
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione poll. V poll. ppm poll. Fattore % sec.
Aria Aria 62 73
0.016 113 0.060 310 0.120 200 0.0
0.020 114 0.060 300 0.120 200 0.0
0.025 115 0.060 290 0.120 200 0.0
0.032 116 0.060 270 0.120 200 0.1
0.040 117 0.070 250 0.140 200 0.1
0.051 118 0.070 220 0.140 200 0.2
0.064 119 0.070 185 0.140 200 0.2
0.081 120 0.080 150 0.160 200 0.2
0.102 120 0.080 110 0.160 200 0.3
1/8 121 0.080 90 0.160 200 0.3
3/16 122 0.090 65 0.180 200 0.4
1/4 130 0.100 40 0.200 200 0.5
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione mm V mm mm/m mm Fattore % sec.
Aria Aria 62 73
0,5 113 1,5 7600 3,0 200 0,0
0,8 116 1,5 6900 3,0 200 0,1
1,0 117 1,8 6350 3,6 200 0,1
1,2 118 1,8 5800 3,6 200 0,2
1,5 119 1,8 5000 3,6 200 0,2
2,0 120 2,0 3950 4,0 200 0,2
2,5 120 2,0 2950 4,0 200 0,3
3,0 121 2,0 2400 4,0 200 0,3
4,0 122 2,3 1950 4,6 200 0,4
6,0 130 2,5 1150 5,0 200 0,5
Alluminio
Plasma ad aria / protezione ad aria
45 A taglio
