INSTALLAZIONE
3-10 HySpeed HSD130 RHF Manuale di istruzioni
12. Se il portale si muove su guide che non sono saldate al banco di taglio, essere devono essere collegate, mediante
un cavo di terra, su entrambe le estremità, al banco di taglio. Esse non devono arrivare al punto comune (stella), ma
possono trovare il percorso più breve verso il banco di taglio.
13. Nel caso in cui un OEM installi un partitore di tensione per poter elaborare il segnale di tensione dell’arco in un
sistema di controllo, la scheda del partitore di tensione deve essere montata il più vicino possibile al punto in cui la
tensione dell’arco viene rilevata. Una posizione accettabile è all’interno del generatore plasma. Se si usa la scheda
Hypertherm per il partitore di tensione, il segnale di uscita è isolato da tutti gli altri circuiti. Il segnale elaborato deve
essere trasferito su un cavo bipolare schermato (tipo Belden 1800F o equivalente). Il cavo usato deve avere uno
schermo a treccia metallica, non laminare. Lo schermo deve essere collegato al telaio del generatore e non deve
essere collegato sull’altra estremità.
14. Tutti gli altri segnali (analogico, digitale, seriale, encoder) devono essere trasmessi all’interno di conduttori bipolari
all’interno del cavo schermato. I connettori di questi cavi devono avere un guscio metallico ed occorre collegare la
schermatura, non il dispersore, al guscio metallico del connettore, su ciascuna estremità del cavo. Non far mai
passare la scrematura o il dispersore attraverso il connettore su alcuno dei suoi pin.

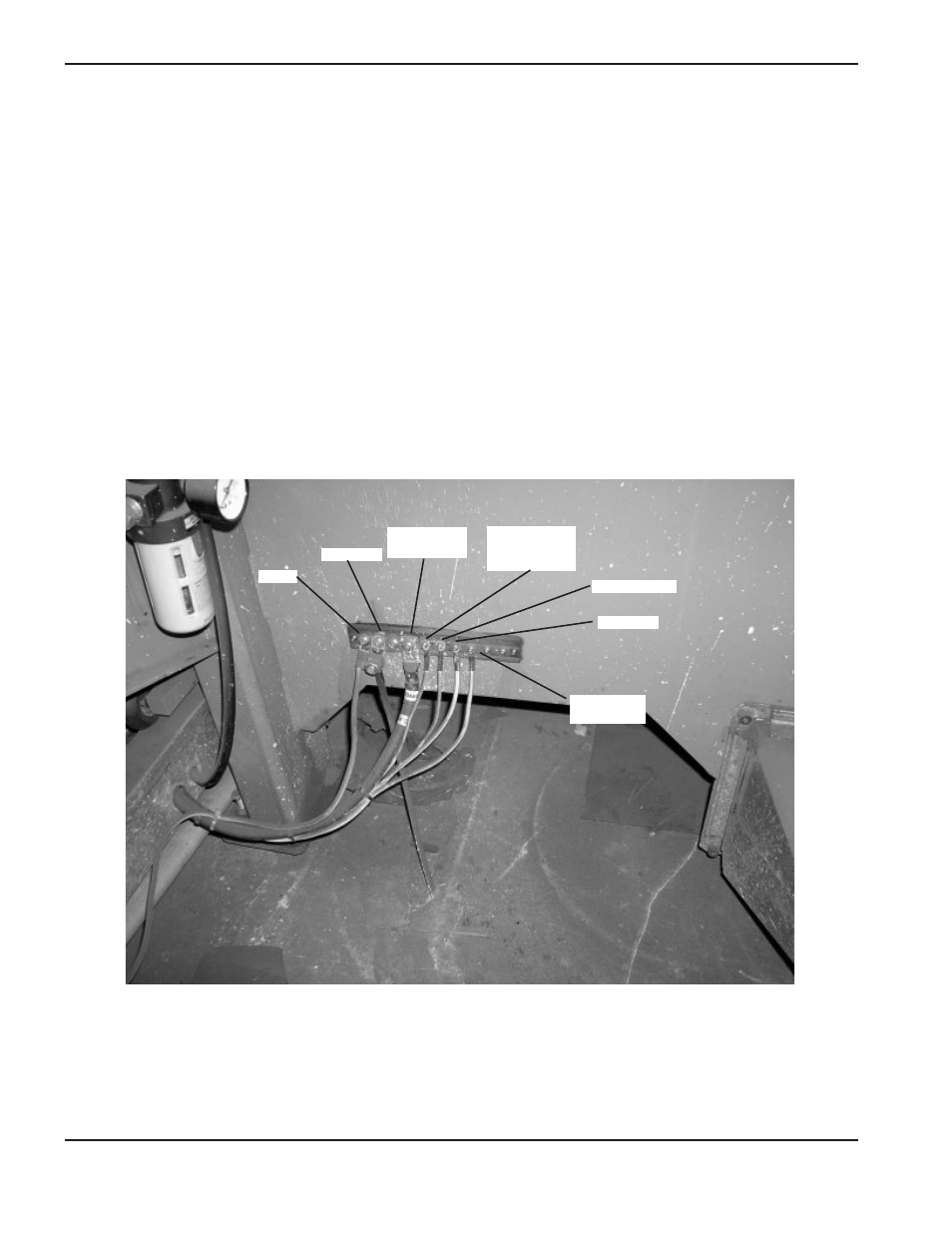

Esempio di sbarra collettrice di un banco di taglio ben realizzata. La foto sopra mostra il
collegamento della sbarra collettrice del portale, la connessione del dispersore di terra, il cavo
positivo del generatore, la consolle RHF*, il telaio del CNC, il portatorcia ed il telaio del generatore.
* Si applica a sistemi che usano una consolle di alta frequenza remota (RHF)
Portale
Dispersore
Cavo del
generatore (+)
Consolle alta
frequenza
remota (RHF)
Telaio del CNC
Portatorcia
Telaio del
generatore
