MANUTENZIONE
5-28 HySpeed HSD130 RHF Manuale di istruzioni

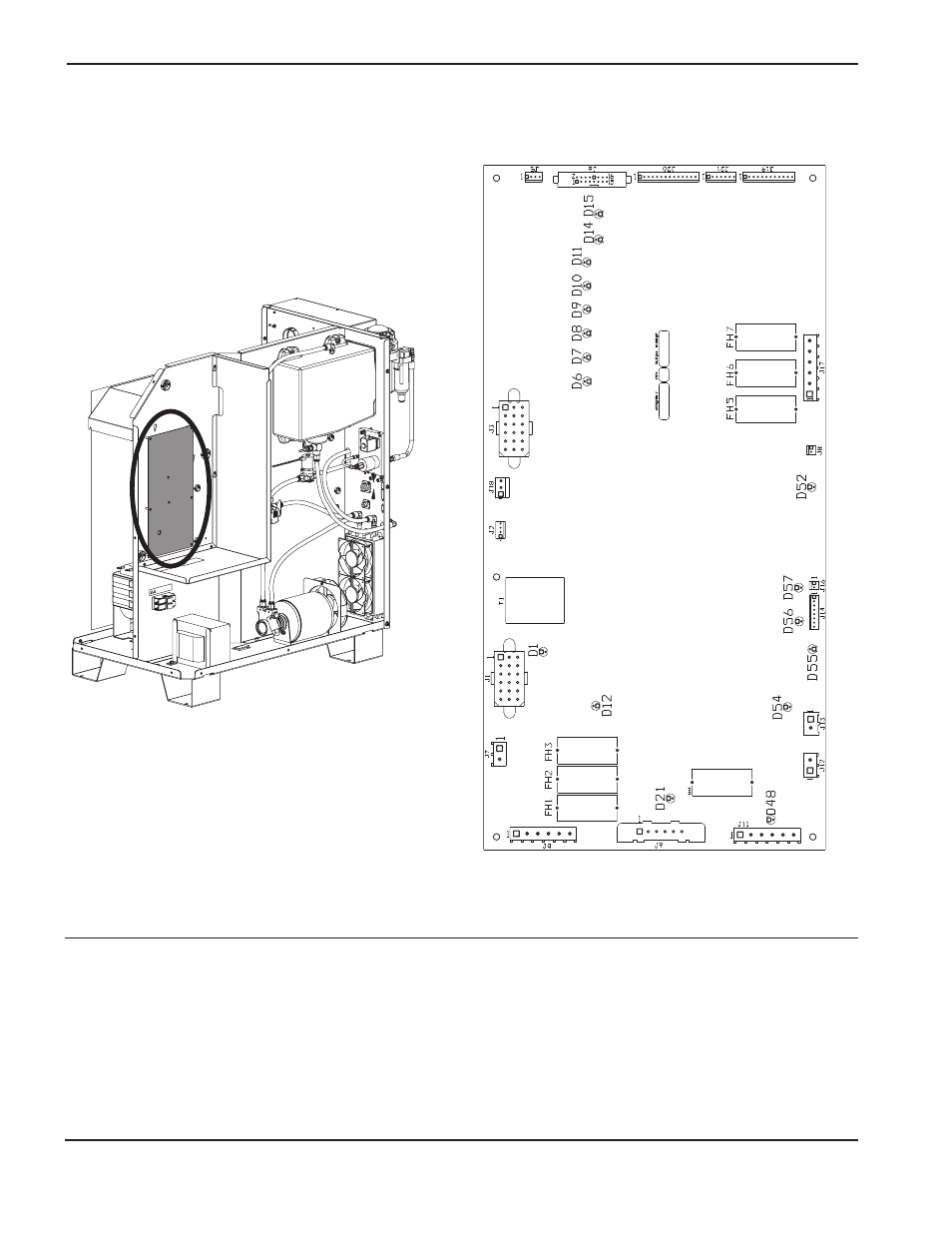

PCB3: Scheda di distribuzione di potenza del generatore
A
0
4
1935
Nota: FH1, FH2 e FH3 sono fusibili da 6 A a fusione lenta
FH5, FH6 e FH7 sono fusibili da 3 A a fusione rapida
Lista LED sulla scheda PCB3
LED Uscita Colore
D1 120 VCA Verde
D6 Solenoide sfiato (SV5) Rosso
D7 Solenoide taglio plasma (SV4) Rosso
D8 Solenoide preflusso plasma (SV3) Rosso
D9 Solenoide valvola di intercettazione gas di protezione (SV2) Rosso
D10 Solenoide di selezione plasma (SV1) Rosso
D11 Solenoide di selezione gas di protezione (SV0) Rosso
D12 Interruttore di alimentazione chiuso Verde
D14 Trasformatore ad alta tensione Rosso
LED Uscita Colore
D15 Contattore principale Rosso
D21 24 VCA Verde
D48 240 VCA Verde
D52 + 24 VCC Rosso
D54 Pompa attivata Verde
D55 + 5 VCC Rosso
D56 – 15 VCC Rosso
D57 + 15 VCC Rosso
