INSTALLAZIONE
HySpeed HSD130 RHF Manuale di istruzioni 3-27

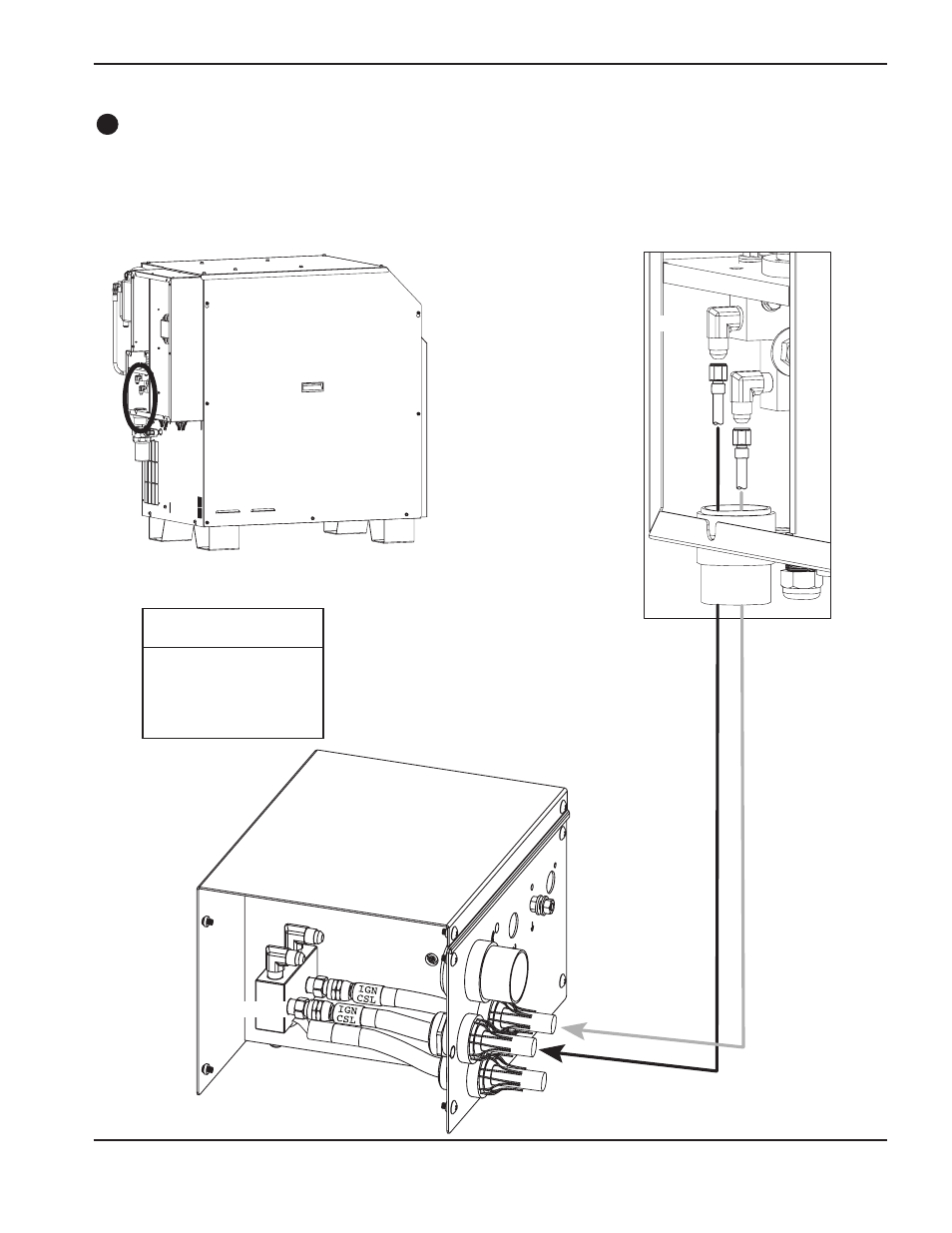

Tubi flessibili del refrigerante sulla consolle di accensione 5
Rosso
Rosso
Codice
articolo
Lunghezza
228157 7.5 m (25 ft)
228158 15 m (50 ft)
228159 23 m (75 ft)
228160 30.5 m (100 ft)
228161 38 m (125 ft)
Verde
Nota: Verificare l’orientazione dei tubi del refrigerante prima di eseguire i collegamenti. Ciascun tubo ha
raccordi diversi sul lato della consolle di accensione e su quello del generatore. L’indicazione IGN
CSL sull’estremità di ciascun tubo contraddistingue il lato da collegare alla consolle di accensione.
