INSTALLAZIONE
HySpeed HSD130 RHF Manuale di istruzioni 3-35

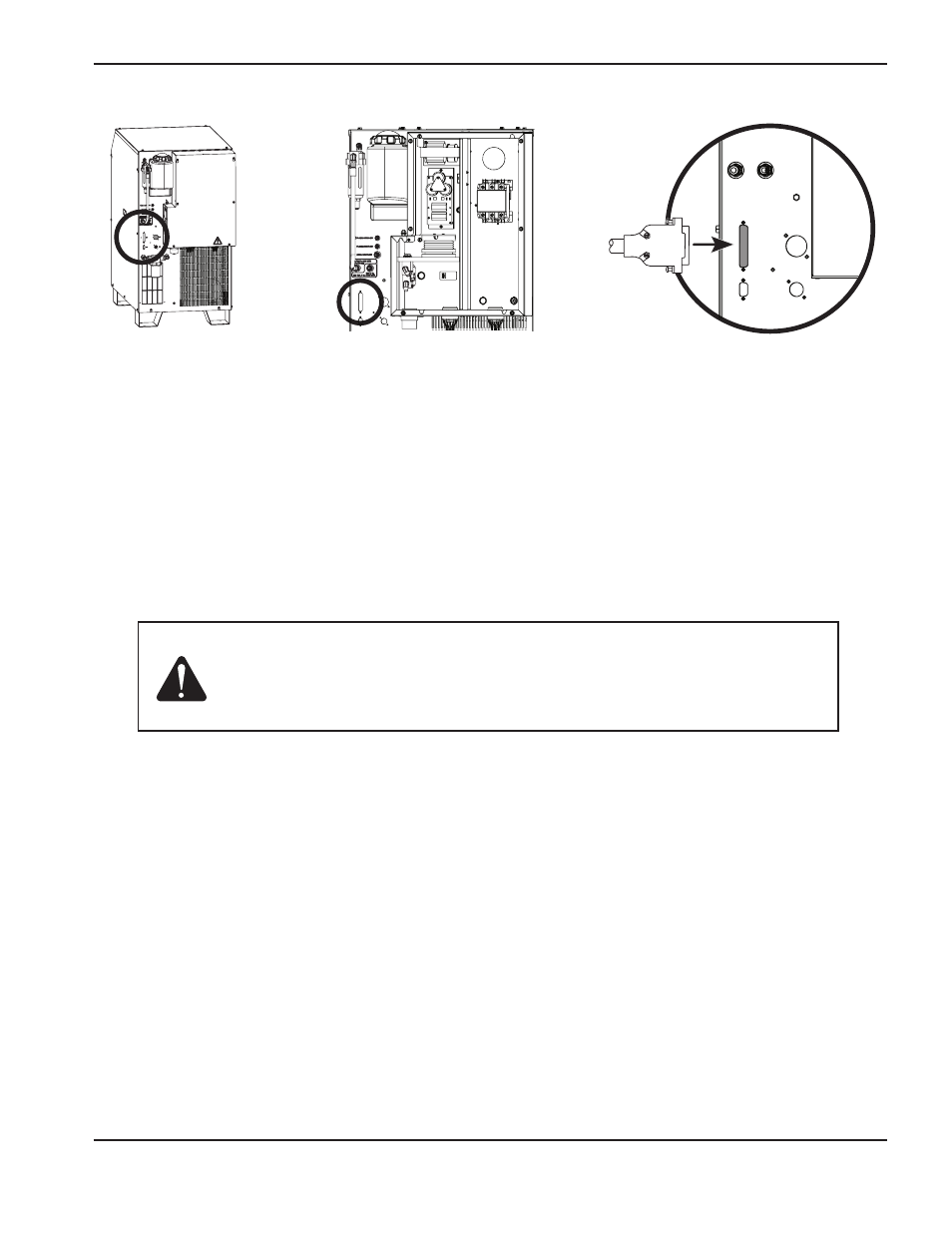

Note all’elenco dei cavi di interfaccia CNC
Nota 1. Gli ingressi sono le bobine dei relè. Essi richiedono 24 VCC a 8.3 mA, o la chiusura di un contatto isolato.
Nota 2. Le uscite sono a transistor a collettore aperto isolate per via ottica. La tensione nominale massima è 24 VCC
a 10 mA.
Nota 3. L’uscita CNC a +24 VCC fornisce una tensione di 24 VCC con una corrente massima di 200 mA.
É necessario installare un ponticello sul terminale J300 per utilizzare l’alimentazione a 24 V.
Attenzione: Il cavo del CNC deve essere realizzato usando un cavo con una schermatura
a 360 gradi e con connettori con involucro metallico su entrambe le
estremità. La schermatura deve terminare sugli involucri metallici su
entrambe le estremità per assicurare una messa a terra corretta e realizzare
una schermatura ottimale.
