INSTALLAZIONE
HySpeed HSD130 RHF Manuale di istruzioni 3-33
Connessione della tensione dell’arco

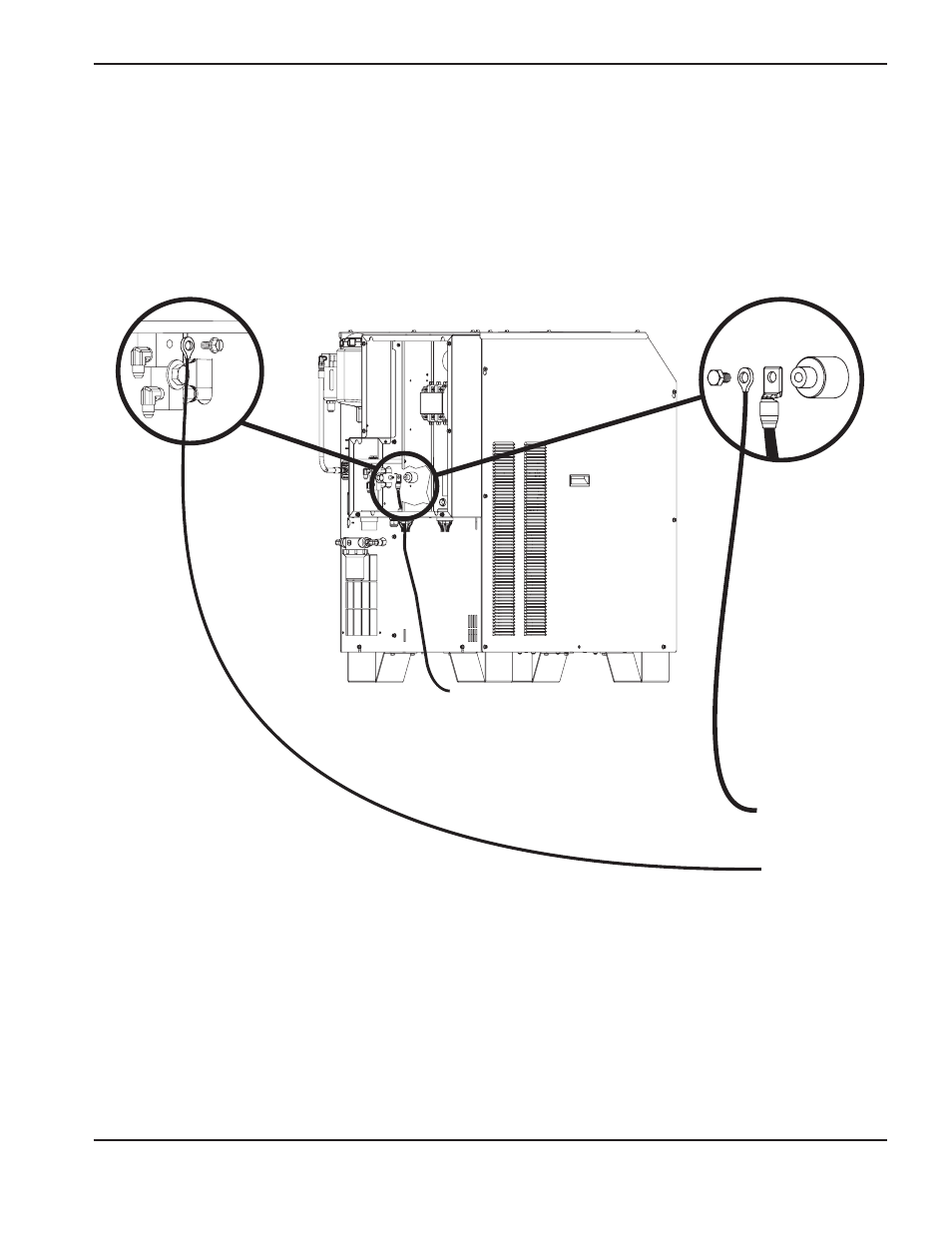

Se è installato un sistema di controllo altezza torcia ed è necessario prelevare tutta la tensione disponibile (da 0 a
311 VCC), essa può essere ottenuta effettuando le connessioni indicate nella figura. I cavi riportati nella figura
terminano poi su un partitore di tensione (fornito dal produttore del sistema di controllo di altezza torcia).
(+)
(—)
