CARATTERISTICHE TECNICHE
HySpeed HSD130 RHF Manuale di istruzioni 2-11

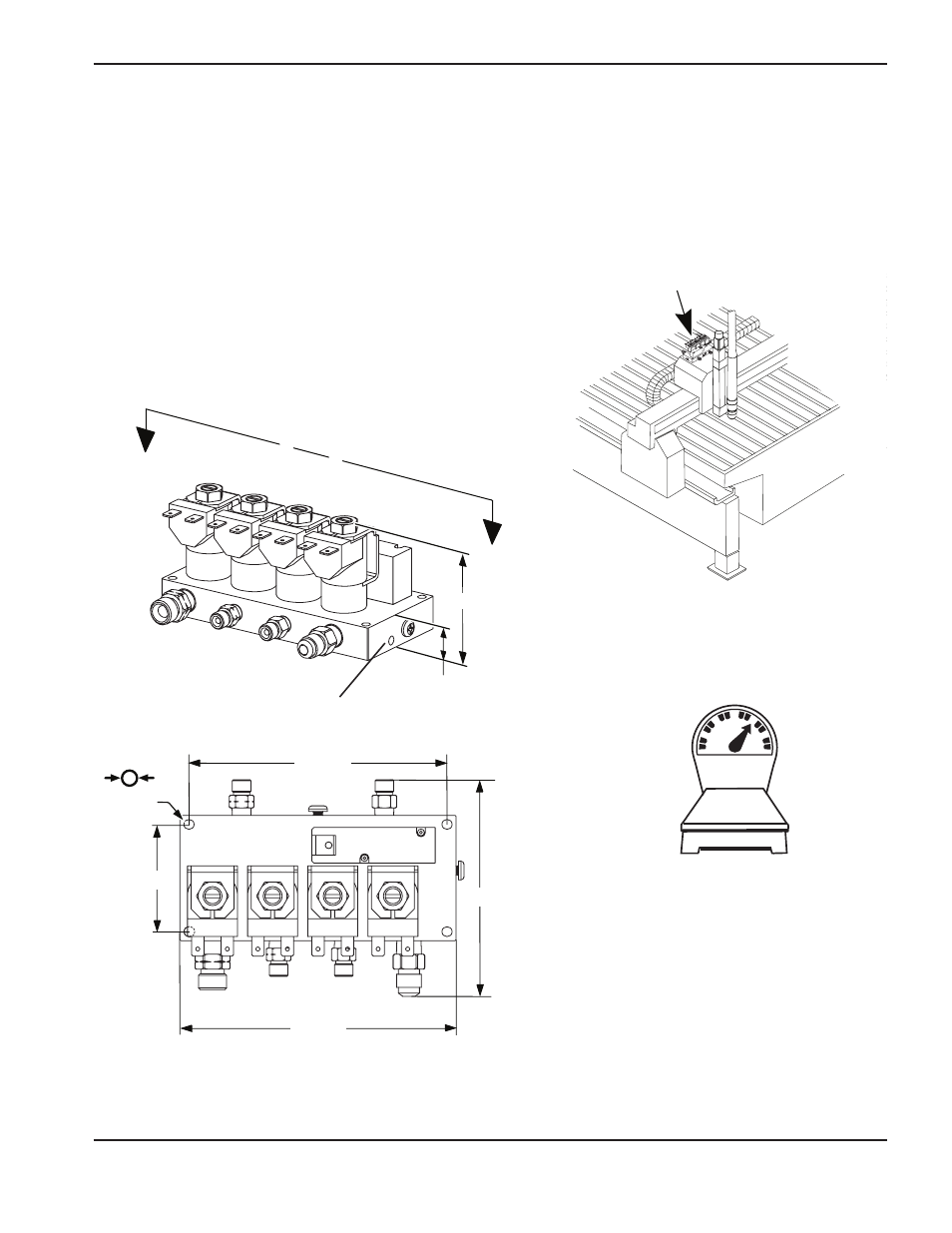

Valvola di intercettazione del gas combustibile – 229130
• La lunghezza massima dei cavi dalla valvola di intercettazione al carrello torcia è di 1,8 m.
• Per i banchi di taglio di maggiori dimensioni, montare il gruppo valvola di intercettazione sul carrello torcia. Nel
caso di banchi di dimensioni più ridotte, tale valvola può essere montata su una staffa subito sopra il portale.
• Il foro di sfiato sul lato del collettore deve essere sempre lasciato libero.
A
A
A - A
70 mm
139,7 mm
54,4 mm
5,16 mm
130,8 mm
109,7 mm
19 mm
1,44 kg
Foro di sfiato
