MANUTENZIONE
5-40 HySpeed HSD130 RHF Manuale di istruzioni

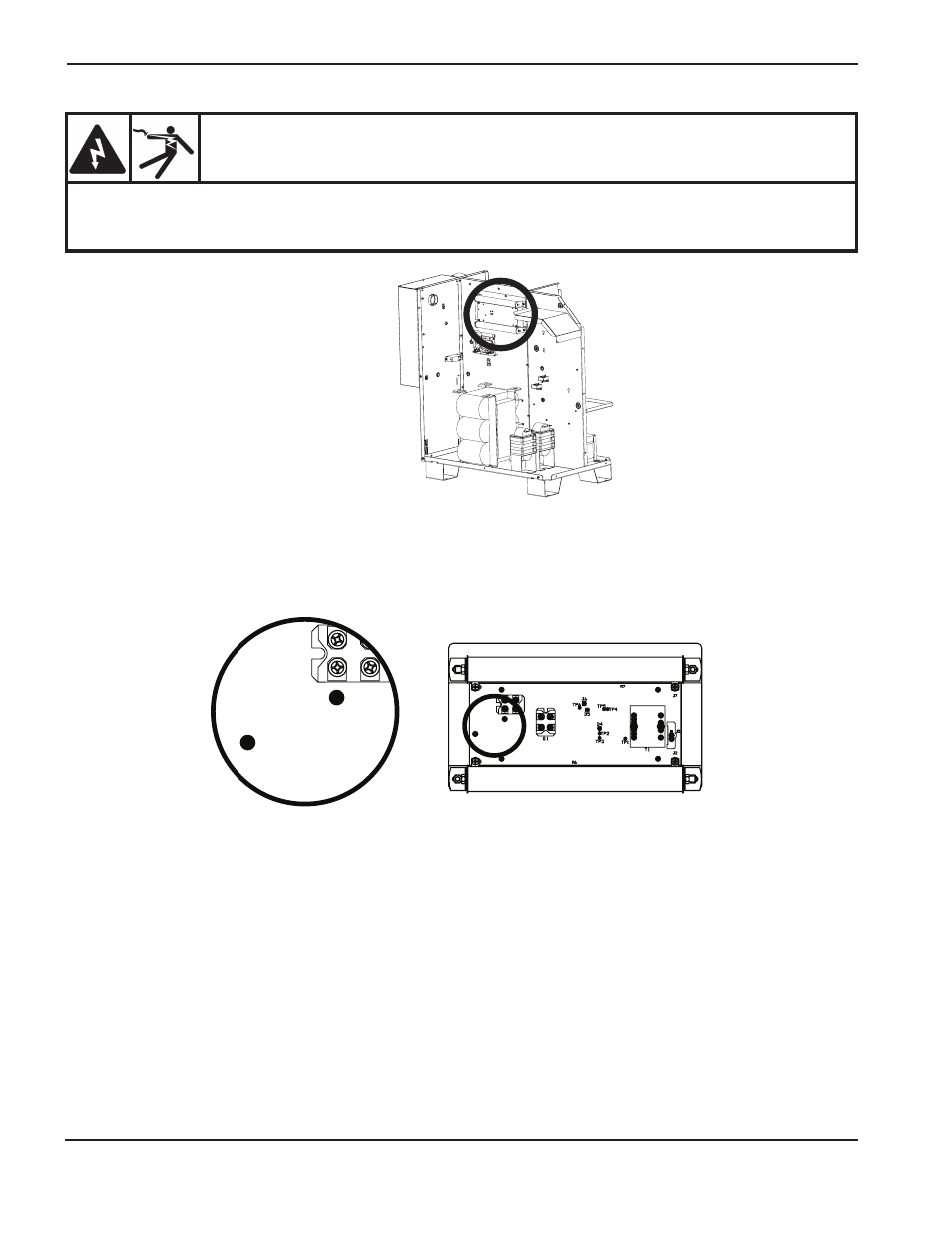

Test del cavo torcia
1. Togliere tensione al sistema.
2. Individuare il controller dell’arco pilota.
TO WORK
TO NOZZLE
J3
J4
TO WORK
TO NOZZLE
J3
J4
3. Installare un ponticello temporaneo tra i terminali J4 (pezzo) e J3 (ugello) sul circuito di innesco PCB1.
4. Misurare il valore di resistenza tra l’ugello e la lamiera. Tale valore deve essere inferiore a 3 Ohm. Un valore maggiore
di 3 Ohm indica una connessione difettosa tra la torcia e la consolle di accensione o tra la consolle di accensione ed
il generatore.
5. Verificare che il filo dell’arco pilota sul cavo torcia non sia danneggiato. Se è danneggiato, sostituire il cavo. Se non è
danneggiato, sostituire la testa della torcia.
PERICOLO
RISCHIO DI SCOSSA ELETTRICA: Fare sempre molta attenzione durante le operazioni di
manutenzione su un generatore collegato all’alimentazione elettrica e con i coperchi rimossi.
