MANUTENZIONE
HySpeed HSD130 RHF Manuale di istruzioni 5-39
4. Rimuovere J3.8 da PCB3 ed installare un ponticello tra i pin 1 e 2 sul connettore del cavo.
a. Eseguire un taglio di prova. Se l’errore di perdita di fase persiste, verificare il cablaggio tra i connettori J3.8
sulla scheda PCB3 e J4.301 sulla scheda di comando del generatore (PCB4) verificando la continuità tra
– pin 1 di J3.8 e pin 13 di J4.301
– pin 2 di J3.8 e pin 14 di J4.301.
b. Se il cablaggio corretto, sostituire la scheda PCB4. Se ci sono cavi danneggiati, ripararli o sostituirli.
c. Se l’errore di perdita di fase scompare con il ponticello installato su J3.8, fare un altro taglio e misurare la
tensione da fase a fase tra i fusibili F5, F6, e F7. La tensione deve essere 220 VCA +/-15%. Se uno dei tre
valori di tensione è inferiore a 187 VCA, controllare le connessioni sul contattore, e verificare che non vi siano
connessioni allentate tra il cavo di alimentazione, il contattore, il trasformatore di potenza ed il chopper.
041938
0
4
1935

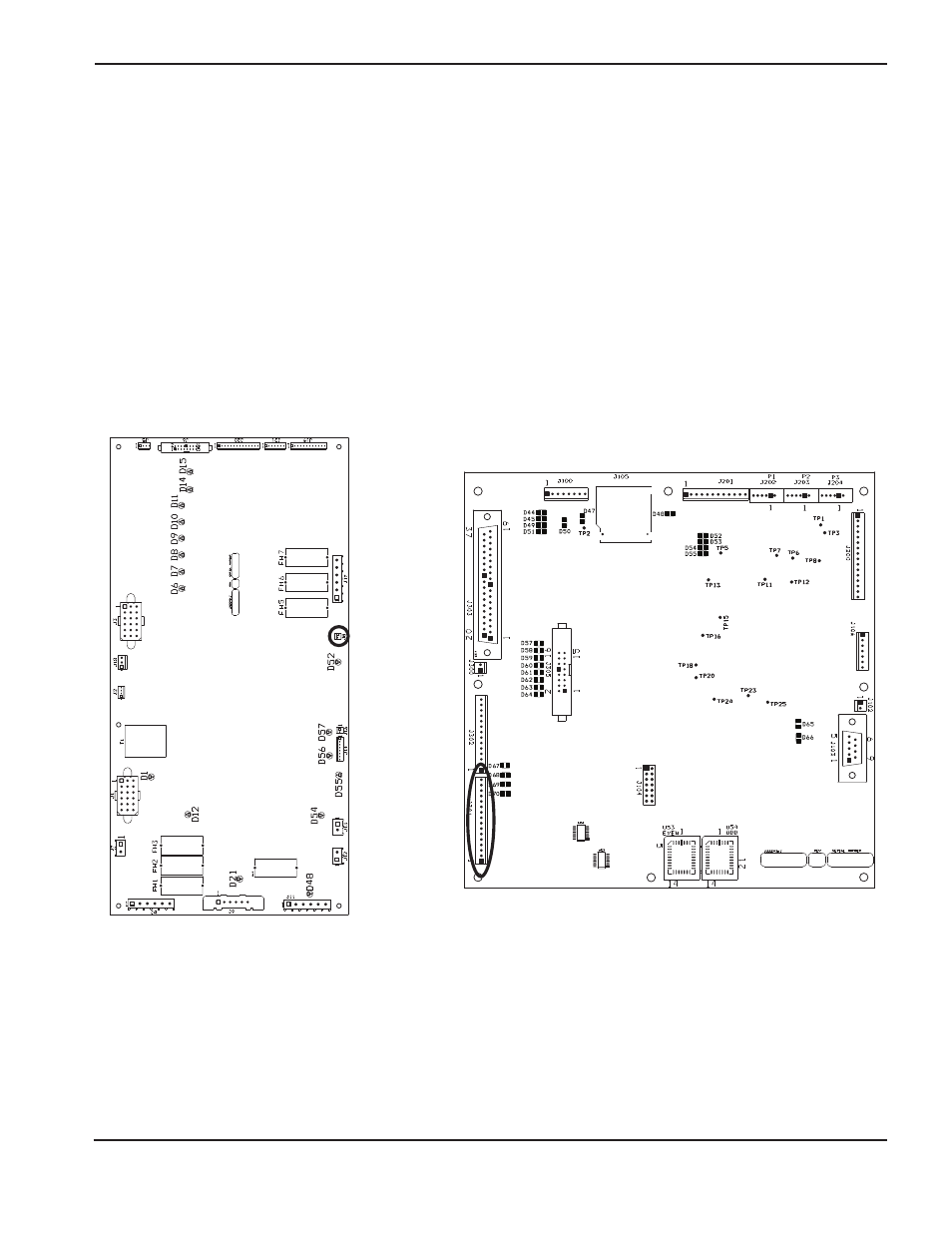

Scheda di distribuzione di potenza (PCB3)
Scheda di comando del generatore (PCB4)
