FUNZIONAMENTO
4-12 HySpeed HSD130 RHF Manuale di istruzioni

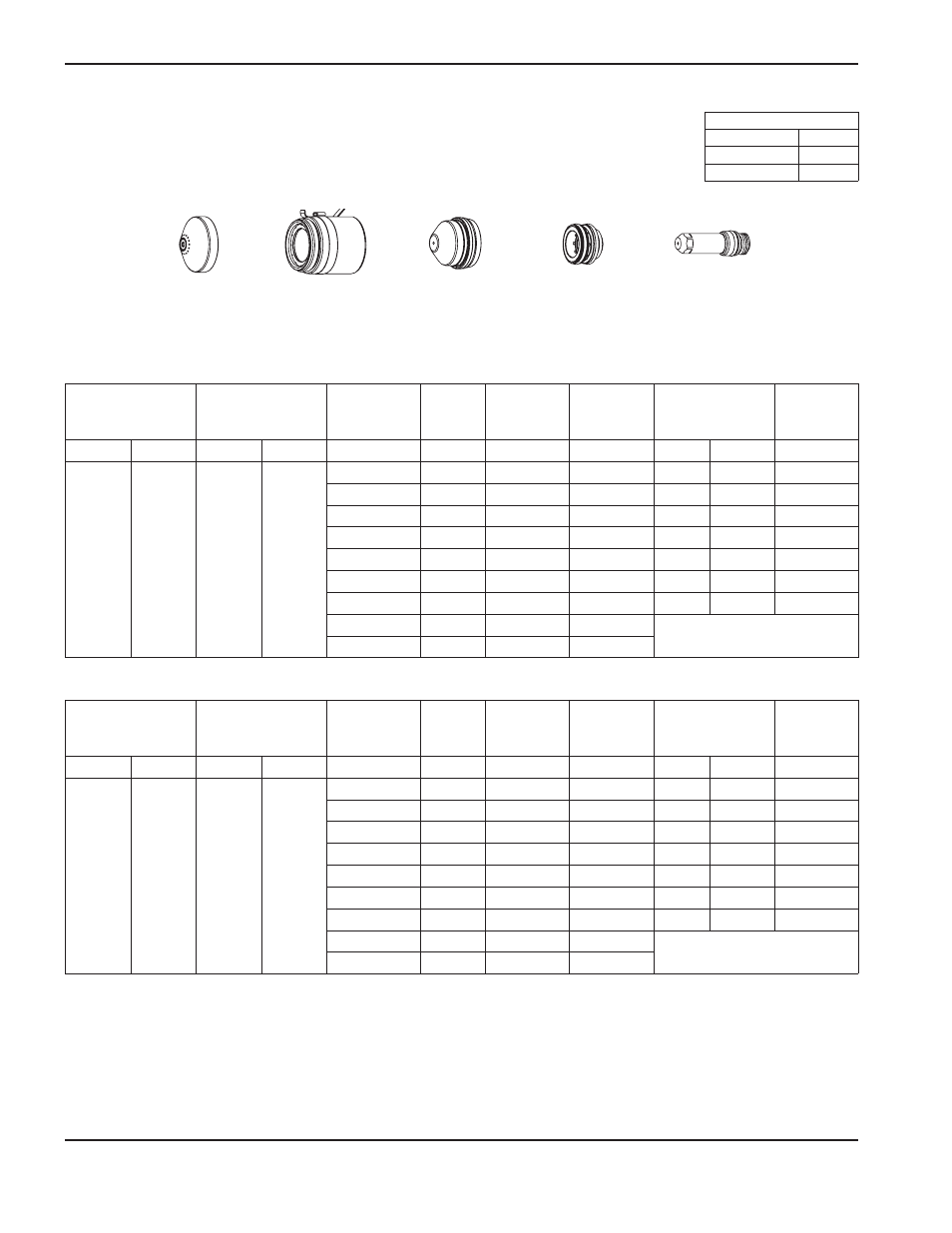

220536 220492 220488 220487 220578
220490 (senza spinotto IHS)
Portata di flusso – lpm/scfh
Aria
Preflusso 67 / 142
Flusso di taglio 132 / 280
Metrico
Inglese
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione mm V mm mm/m mm Fattore % sec.
Aria Aria 72 35
3 136 3,1 6000 6,2 200 0,1
4 13 3,1 4930 6,2 200 0,2
6 138 3,6 3850 7,2 200 0,3
10 142 4,1 2450 8,2 200 0,5
12 144 4,1 2050 8,2 200 0,5
15 150 4,6 1450 9,2 200 0,8
20 153 4,6 810 10,5 230 1,2
25 163 4,6 410
Partenza dal bordo
32 170 5,1 250
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione poll. V poll. ppm poll. Fattore % sec.
Aria Aria 72 35
0.1350 136 0.120 220 0.240 200 0.1
0.1875 136 0.120 160 0.240 200 0.2
0.2500 138 0.140 150 0.280 200 0.3
0.3750 142 0.160 100 0.320 200 0.5
0.5000 144 0.160 75 0.320 200 0.5
0.6250 150 0.180 50 0.360 200 0.8
0.7500 153 0.180 35 0.420 230 1.2
1 163 0.180 15
Partenza dal bordo
1-1/4 170 0.200 10
Acciaio al carbonio
Plasma ad aria / protezione ad aria
130 A taglio
