Cavo di alimentazione della consolle di accensione – Hypertherm HSD130 Remote High Frequency Console Manuale d'uso
Pagina 59
Advertising
INSTALLAZIONE
3-26
HySpeed HSD130 RHF
Manuale di istruzioni
Cavo di alimentazione della consolle di accensione
4

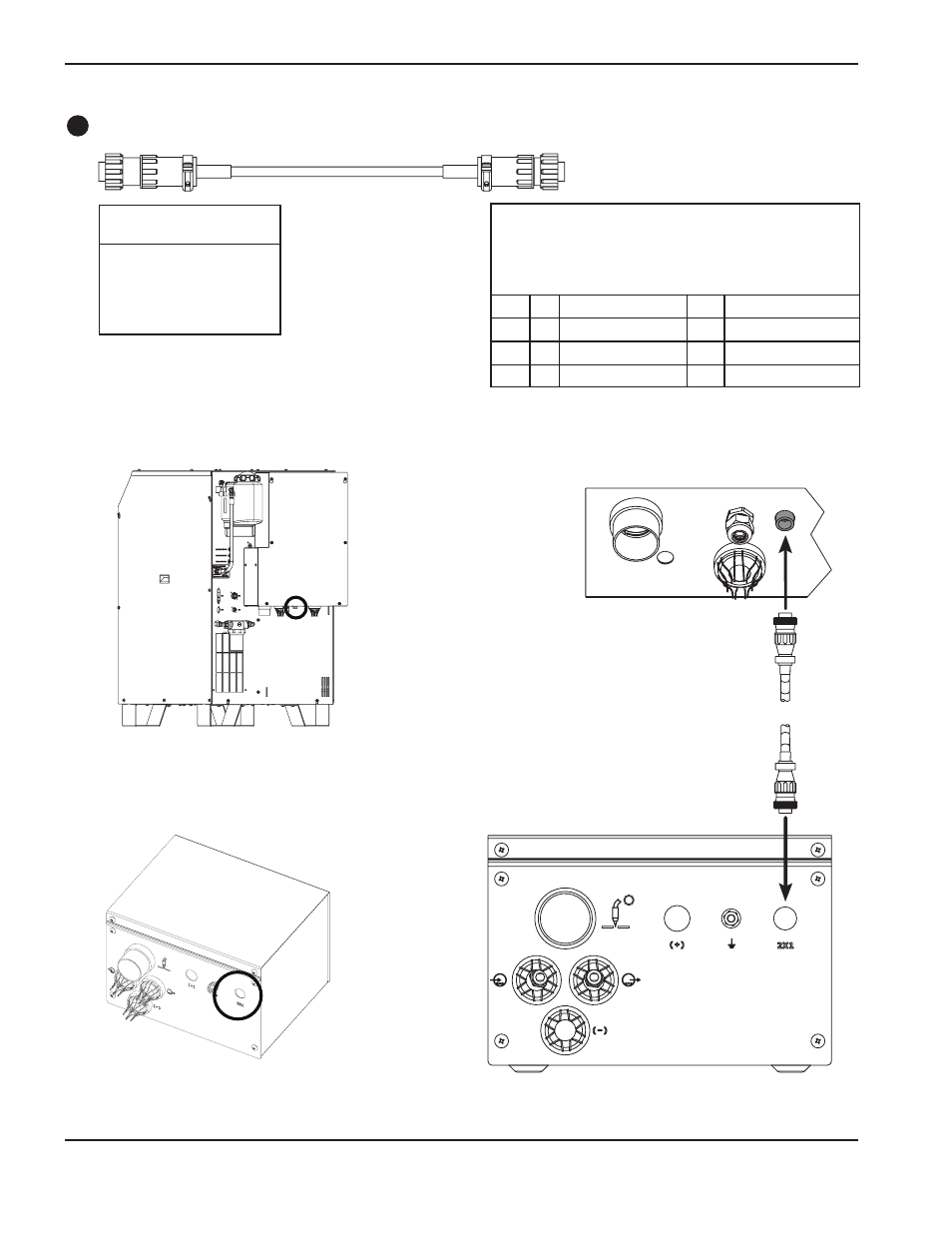

ELENCO DEI SEGNALI DEI CAVI –
da generatore a consolle di accensione
Lato generatore
Lato consolle di accensione
Pin # I/U
Descrizione
Pin #
1
120 VCA Caldo
1
2
120 VCA Ritorno
2
3
Terra
3
4
Libero
4
Codice
articolo
Lunghezza
123421
7.5 m (25 ft)
123424
15 m (50 ft)
123425
23 m (75 ft)
123426
30.5 m (100 ft)
123938
38 m (125 ft)
I/U = Ingresso/Uscita
