MANUTENZIONE
HySpeed HSD130 RHF Manuale di istruzioni 5-3
Descrizione del sistema

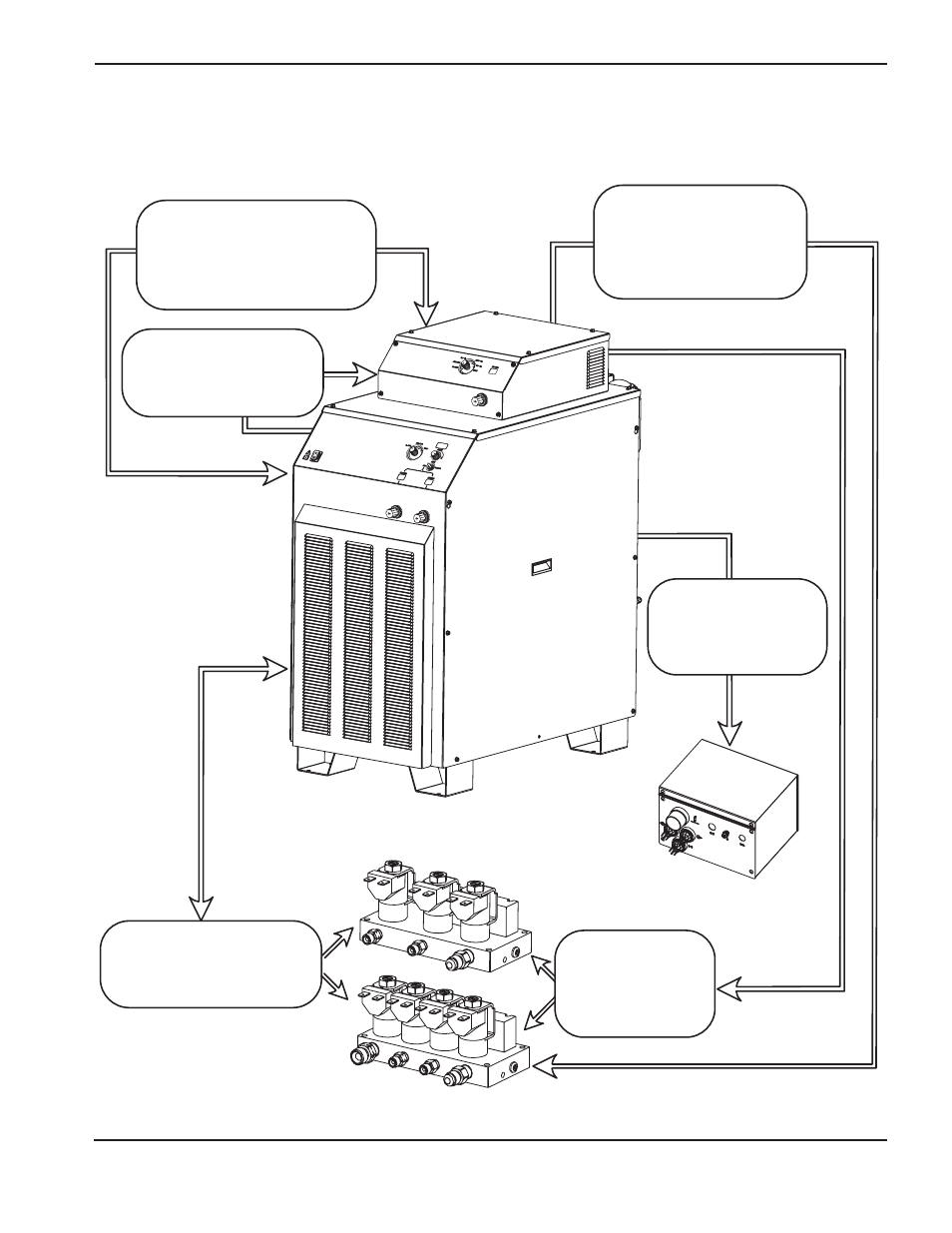

Cavi di controllo e di segnale
Cavo di segnale digitale:
serve per trasmettere segnali
tra il generatore e la valvola
di intercettazione.
Cavo di alimentazione:
Fornisce una tensione
di 120 VCA alla consolle
di accensione.
Cavo di segnale del bus CAN:
serve per trasmettere i segnali
di processo e di stato tra
il generatore e la consolle
del gas combustibile.
Cavo di alimentazione:
fornisce una tensione
di 120 VCA alla consolle
del gas combustibile.
Cavo di segnale digitale:
Serve per trasmettere i segnali
tra il generatore e la valvola di
intercettazione, per un sistema
che utilizza gas combustibile.
Cavo di
alimentazione:
Fornisce una tensione
di 120 VCA alla valvola
di intercettazione.
