MANUTENZIONE
HySpeed HSD130 RHF Manuale di istruzioni 5-35

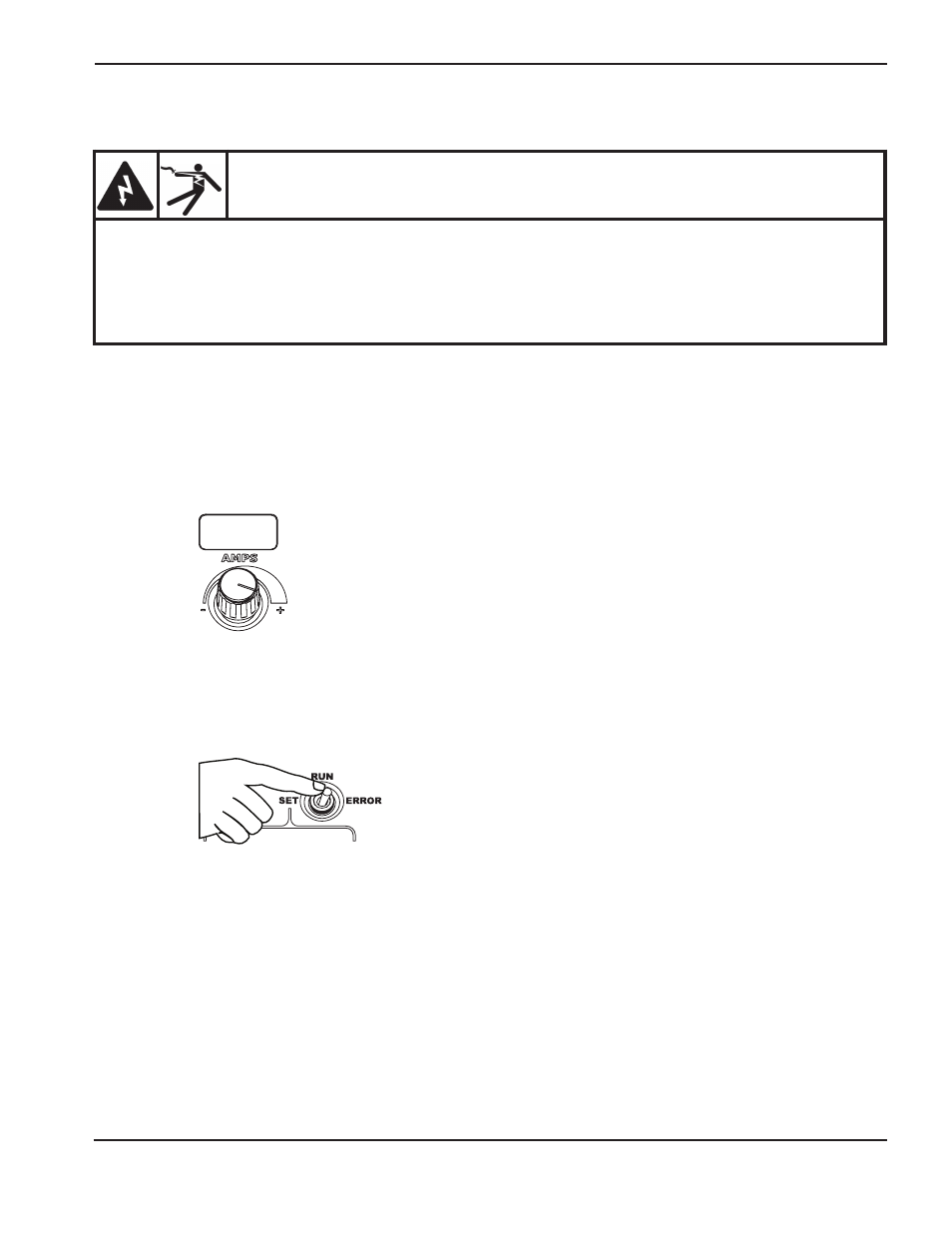

Test del chopper
Test 1 – test automatici del chopper e del sensore di corrente durante l’accensione
Accendere il sistema. Quando il preflusso ha inizio, il contattore si chiude ed il sistema effettua automaticamente un test
del chopper e dei sensori di corrente. Il sistema chiude il contattore ed attiva il canale 1 del chopper con ciclo di lavoro
al 90%. Il chopper carica il condensatore di sovratensione sulla scheda di I/O (PCB 6). La corrente che carica il
condensatore deve essere compresa tra 10 e 35 A. Sul display AMPS viene visualizzato il codice di errore 105 se la
corrente è minore di 10 A o se non c’è alcuna retroazione sul sensore di corrente 1 (CS1). Sul display AMPS viene
visualizzato il codice di errore 103 se la corrente è maggiore di 35 A.
Se il canale 1 supera il test, il sistema ripete il test per il canale 2 ed il sensore di corrente 2. Se la corrente è minore di
10 A, sul display AMPS viene visualizzato il codice di errore 075. Se la corrente è maggiore di 35 A, sul display AMPS
viene visualizzato il codice di errore 107.
Portare il selettore in posizione ERROR se il sistema porta a termine la sequenza di accensione. Se il sistema visualizza
lo stato -03, il test è stato superato. In questo caso i sensori del chopper e di corrente sono OK.
Individuazione dei guasti relativi ai codici di errore di bassa corrente 75 e 105
1. Verificare che il sensore di corrente (CS1 o CS2) ed i cavi non siano danneggiati.
2. Scambiare CS1 e CS2 per vedere se il codice di errore passa sull’altro canale. In questo caso, sostituire il sensore
difettoso.
3. Misurare la resistenza tra J6.2 e J6.3 sulla scheda PCB6 usando un tester. Il valore dovrebbe aumentare mentre il
condensatore si carica. Sostituire la scheda PCB6 se viene visualizzato un valore di corrente costante.
4. Controllare che non vi siano fili allentati o interrotti dal chopper alla scheda PCB6.
5. Controllare che vi sia una tensione di 220 VCA su 1A, 1B, e 1C sul chopper quando il contattore si chiude.
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Usare estrema cautela quando si lavora vicino ai moduli chopper.
I grandi condensatori blu immagazzinano una tensione elevata. Anche se l’alimentazione è scollegata,
sono presenti alte tensioni ai terminali dei condensatori, del chopper e dei dissipatori. La scarica di un
condensatore con un cacciavite i con un altro utensile può causare un’esplosione, danni alle
apparecchiature o alle persone. Attendere almeno 5 minuti dal momento che è stata tolta tensione al
gruppo prima di toccare il chopper o i condensatori.
