INSTALLAZIONE
3-22 HySpeed HSD130 RHF Manuale di istruzioni
– Connessioni dalla consolle per gas combustibile al generatore
Prima di realizzare le connessioni dal generatore alla consolle per gas combustibile, occorre rimuovere il tubo flessibile
standard dell’aria dal generatore.
1. Rimuovere ed eliminare il tubo dell’aria standard.
2. Il tubo dell’aria per il collegamento del generatore con la consolle del gas combustibile viene fornito con la consolle
del gas combustibile. Collegare il tubo (024819) dal filtro aria sul generatore all’ingresso aria sulla consolle per gas
combustibile.

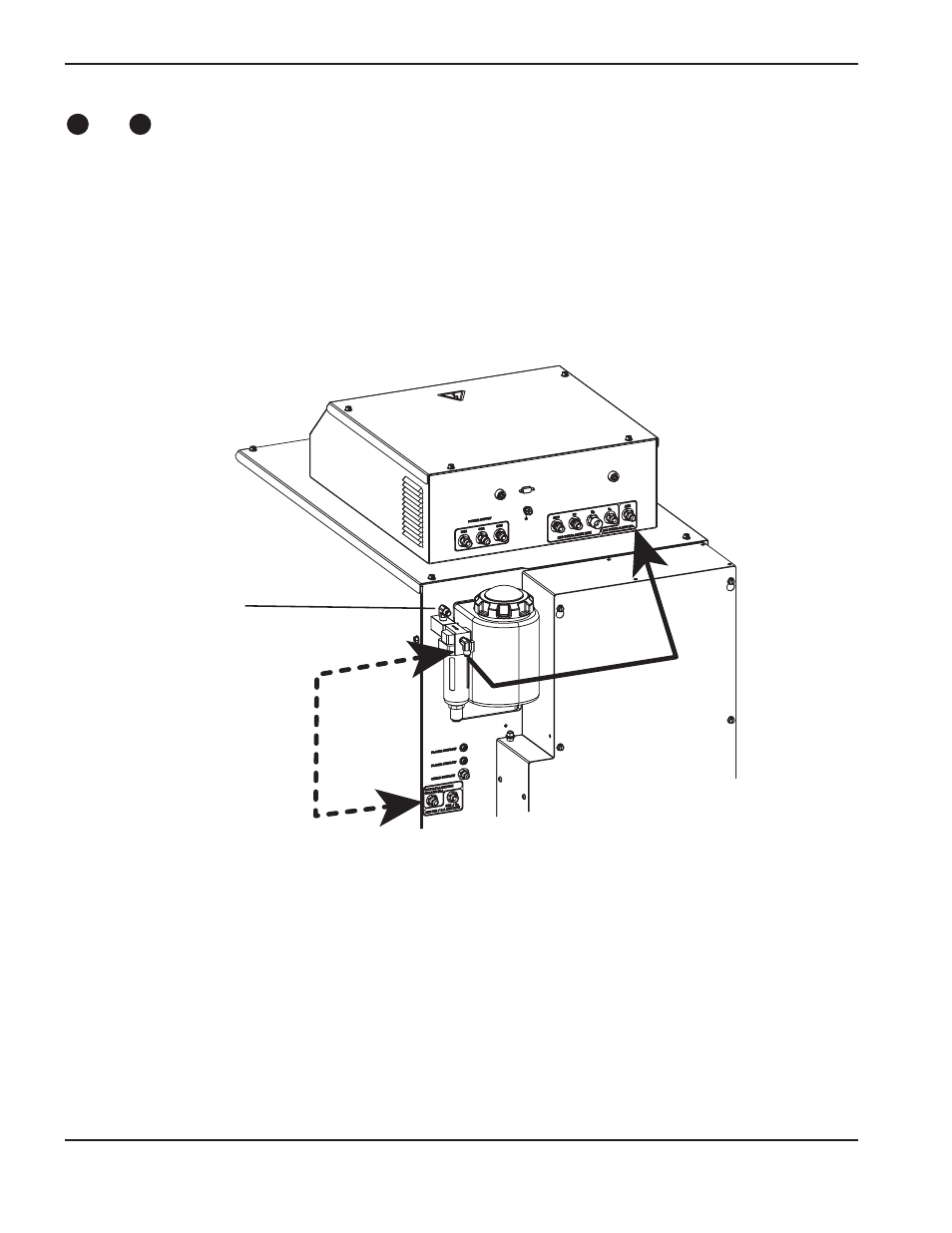

1f 1b
Rimuovere il
tubo standard
dell’aria
Installare il tubo per
il gas combustibile
La linea di
alimentazione
dell’aria deve
essere collegata
in questo punto
