MANUTENZIONE
HySpeed HSD130 RHF
Manuale di istruzioni
5-33
041
80
5

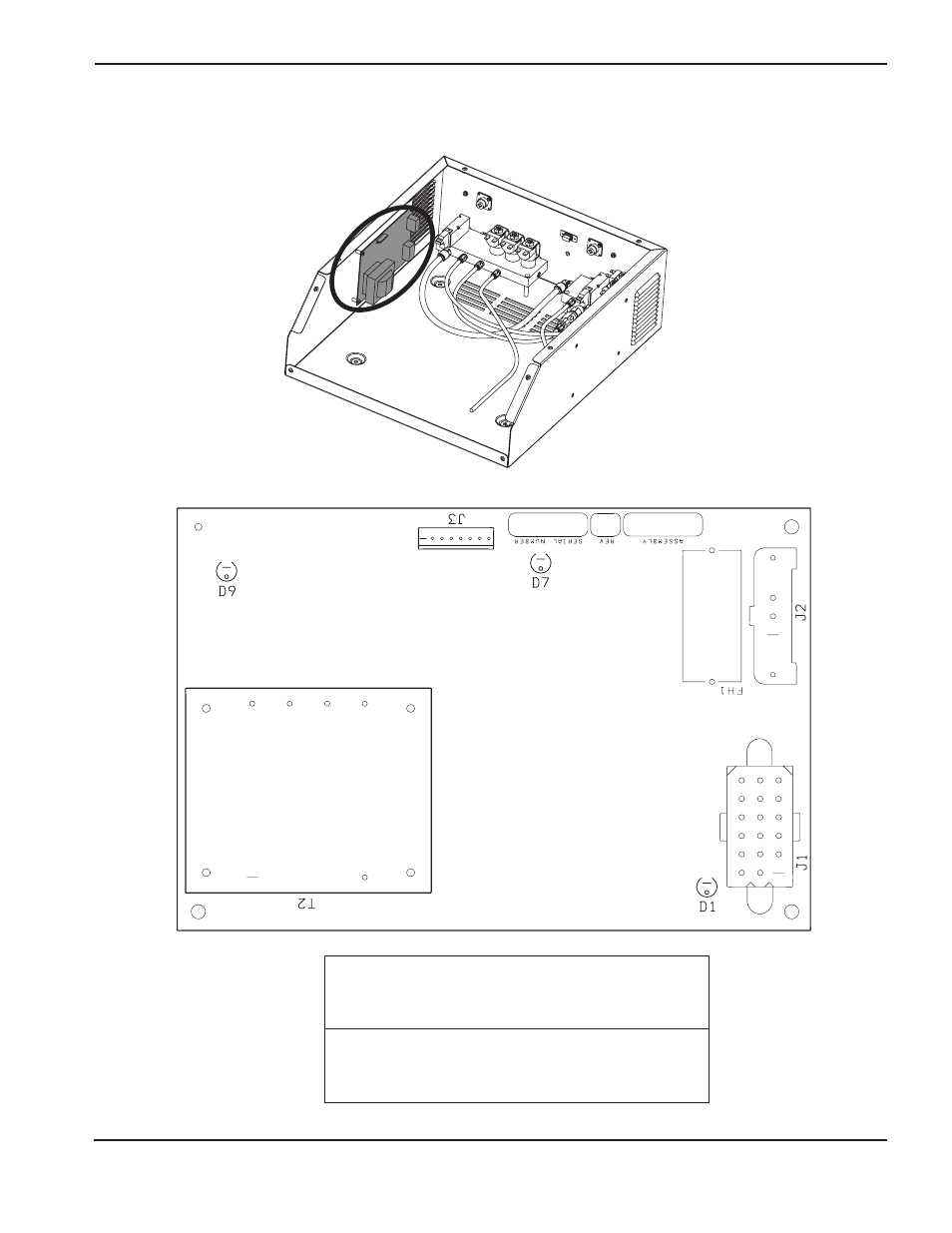

PCB1: Scheda di distribuzione di potenza della consolle per gas
combustibile
Lista LED della scheda di distribuzione di potenza
della consolle del gas
LED
Nome del segnale
Colore
D1
120 VCA
Verde
D7
+ 5 VCC
Rosso
D9
+ 24 VCC
Rosso
5 A
Fusibile a
fusione
lenta
