INSTALLAZIONE
3-38
HySpeed HSD130 RHF
Manuale di istruzioni
Interruttore generale
L’interruttore generale serve come dispositivo per il disinserimento (isolamento) della tensione di
alimentazione. Installare questo interruttore vicino al generatore in modo che sia facilmente
accessibile per l’operatore.
L’installazione deve essere eseguita da un elettricista specializzato e nel rispetto delle normative
locali e nazionali applicabili.
L’interruttore dovrebbe:
•
Isolare l’apparecchiatura elettrica e scollegare tutti i conduttori in tensione dalla
tensione di alimentazione, quando si trova nella posizione “SPENTO”.
•
Avere una posizione di “SPENTO” ed una di “ACCESO” chiaramente contrassegnati con “O” (SPENTO) ed “I”
(ACCESO).
• Avere una maniglia di azionamento esterno che possa essere bloccata nella posizione “SPENTO”.
• Contenere un meccanismo ad azionamento elettrico che funga da arresto di emergenza.
• Essere munito di fusibili ad azione lenta per la corretta capacità di interruzione (consultare la tabella qui sopra).
Cavo di alimentazione
Le dimensioni dei cavi possono variare sulla base della distanza della presa dal quadro principale. Usare un cavo di
alimentazione di tipo SO a 4 fili adatto ad una temperatura di esercizio fino a 60° C. L’installazione deve essere eseguita
da un elettricista autorizzato secondo le normative elettriche nazionali o locali applicabili.
9

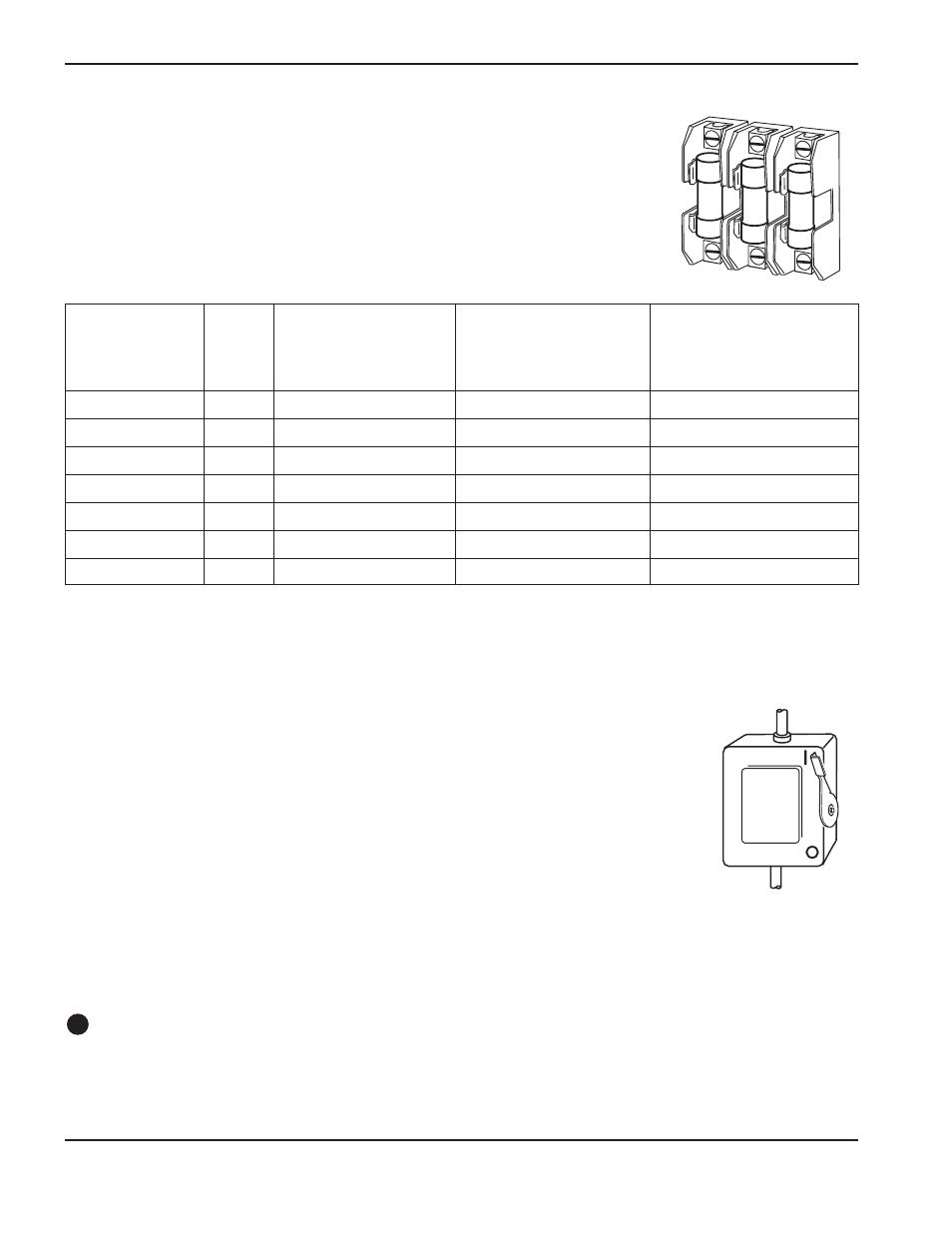

Requisiti di alimentazione
Generalità
Tutti gli interruttori, i fusibili a fusione lenta ed i cavi di alimentazione sono forniti dal
cliente e devono essere scelti in conformità con le normative elettriche locali e nazionali
applicabili. L’installazione deve essere eseguita da un elettricista autorizzato. Utilizzare
un interruttore di alimentazione principale indipendente per il generatore.
FUSE
SWITCH BOX
Nota: Le raccomandazioni sul diametro dei cavi sono state prese dalla tabella 310-16 del Codice Elettrico
Nazionale (U.S.).
Dimensioni raccomandate
Corrente assorbita
Portate raccomandate
dei cavi per una lunghezza
Tensione di
nominale @ erogazione
per i fusibili a
massima di 15 m
alimentazione
Fasi
di 19,5 kW output
fusione lenta
Dimensionato per 60° C
200/208 VCA
3
62/58 A
85 A
30 mm
2
(3 AWG)
220 VCA
3
56 A
80 A
30 mm
2
(3 AWG)
240 VCA
3
52 A
65 A
26 mm
2
(4 AWG)
400 VCA
3
32 A
40 A
10 mm
2
(8 AWG)
440 VCA
3
28 A
35 A
8 mm
2
(8 AWG)
480 VCA
3
26 A
35 A
8 mm
2
(8 AWG)
600 VCA
3
21 A
30 A
6 mm
2
(10 AWG)
