INSTALLAZIONE
HySpeed HSD130 RHF Manuale di istruzioni 3-17
Montaggio e allineamento della torcia
D
Montaggio della torcia
Allineamento della torcia

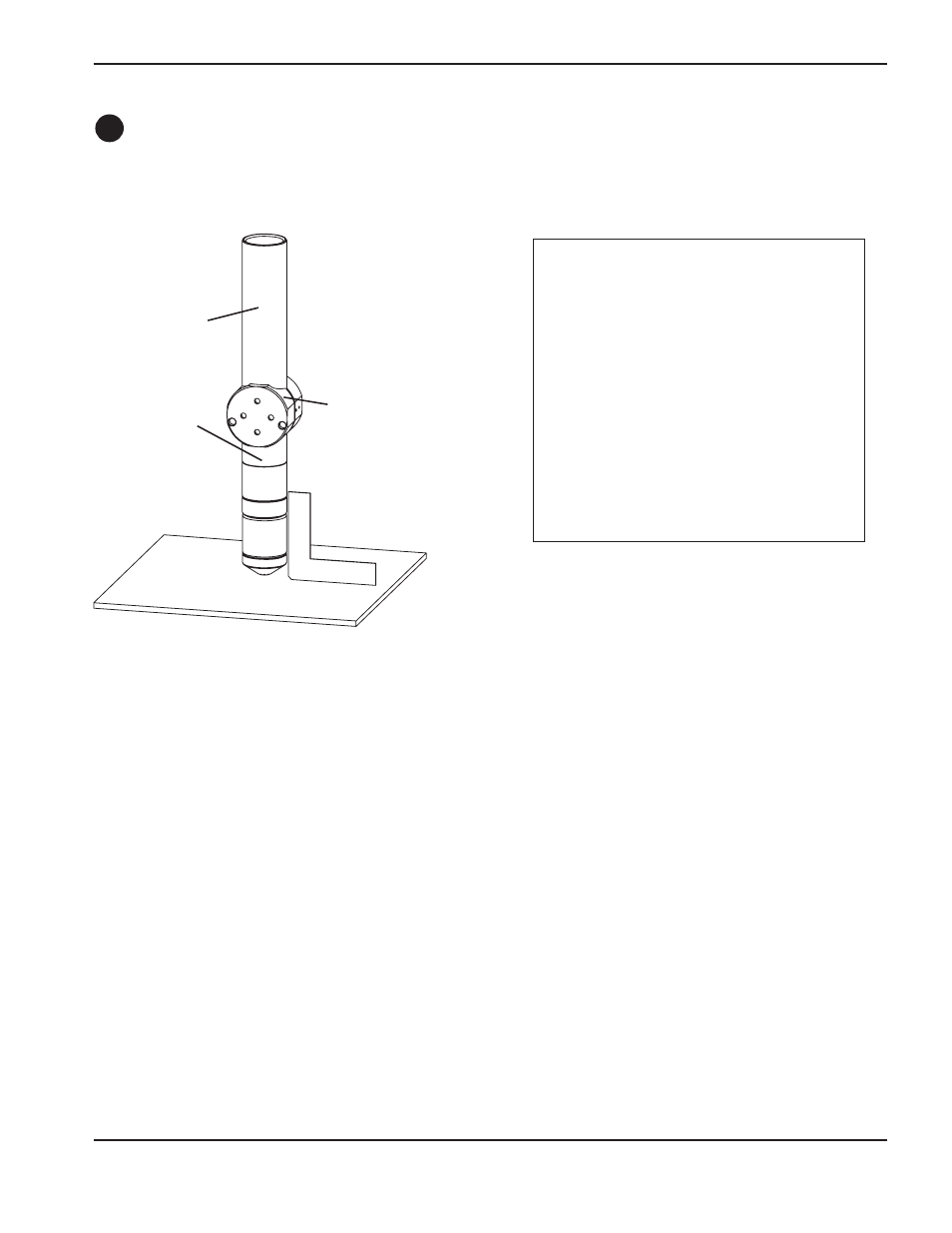

Per posizionare la torcia ad angolo retto rispetto alla lamiera, usare una squadra ortogonale. Vedere la figura sopra.
Vedi anche Installazione dei consumabili nella Sezione 4 per installare i consumabili sulla torcia.
Requisiti del carrello torcia
Il sistema richiede un carrello di sollevamento motorizzato di alta elevata, con una corsa sufficiente a coprire tutti gli
spessori di materiale. Il carrello torcia deve avere una corsa verticale di 203 mm. Esso deve avere la capacità di
mantenere una velocità costante fino a 5080 mm/min con frenatura positiva. Un dispositivo che vada oltre il punto di
arresto non è accettabile.
Installazione
1. Installare la torcia (con i cavi torcia
attaccati) sulla sua staffa di montaggio.
2. Posizionare la torcia sotto la staffa di
montaggio, in modo che quest’ultima si
trovi circa allineata con la parte inferiore
del manicotto torcia, ma senza toccare il
corpo torcia.
3. Serrare le viti di fissaggio.
Nota: Il supporto deve essere posizionato
nella parte più bassa del manicotto della
torcia per ridurre al minimo le vibrazioni
sulla punta della torcia stessa.
Boccola inferiore
della torcia
Supporto torcia
(fornito dal cliente)
Boccola superiore
della torcia
