INSTALLAZIONE
3-14
HySpeed HSD130 RHF
Manuale di istruzioni

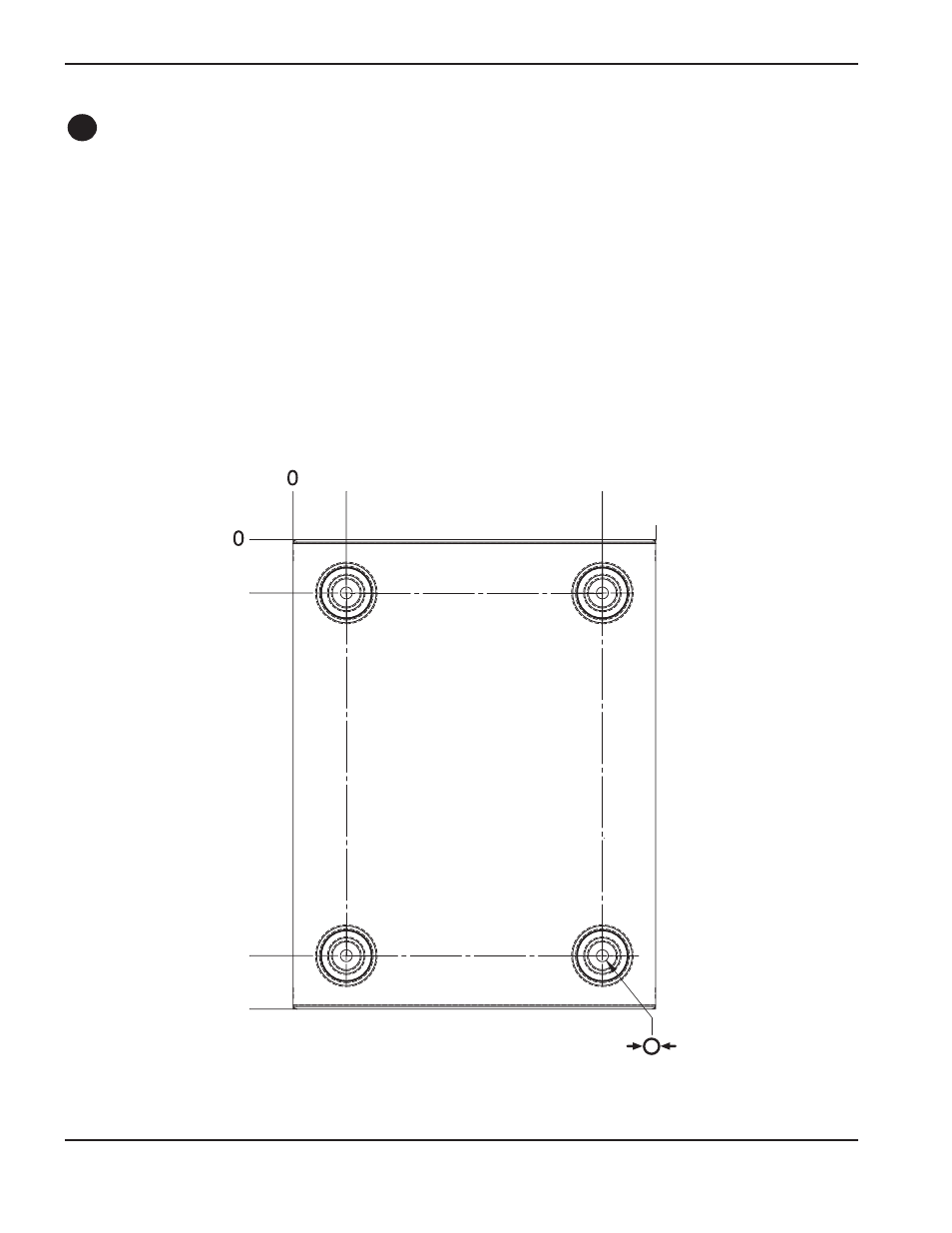

Installazione della consolle di accensione
• Installare la consolle di accensione sul portale.
• Lasciare dello spazio per rimuovere il coperchio superiore, in modo da facilitare la manutenzione.
B
7 mm
(4 posizioni)
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
Nota: Verificare l’orientazione dei tubi del refrigerante prima di eseguire i collegamenti. Ciascun tubo ha
raccordi diversi sul lato della consolle di accensione e su quello del generatore. L’indicazione IGN
CSL sull’estremità di ciascun tubo contraddistingue il lato da collegare alla consolle di accensione.
