74 Blocchi funzionali per terminali TwinSAFE Logic
3.13.3 Configurazione del blocco funzionale TOF nel TwinCAT System Manager

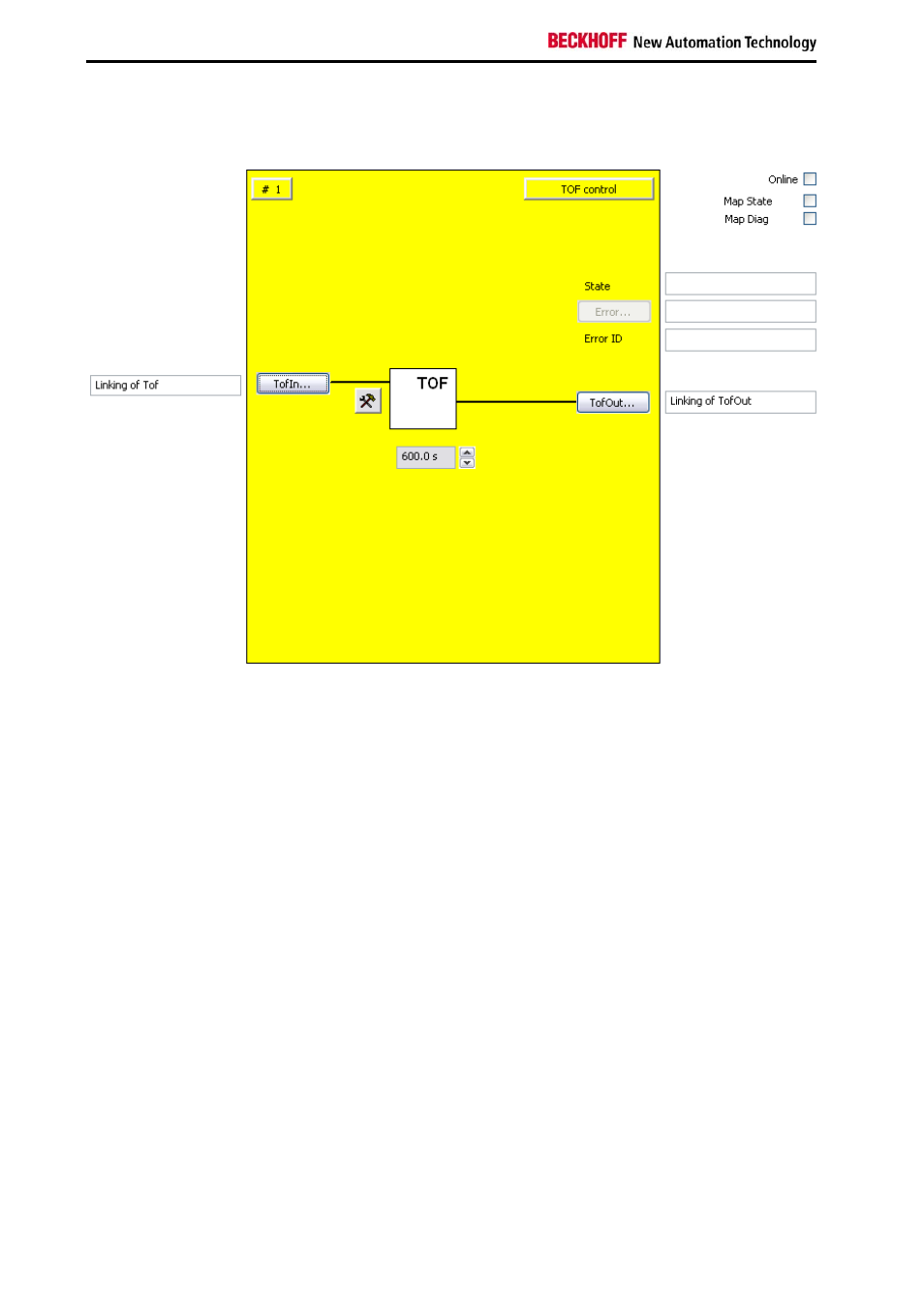

Figura 3-34: Configurazione del blocco funzionale TOF
Tramite il pulsante TofIn è possibile collegare il segnale di ingresso. Tramite il pulsante di impostazione a
destra del pulsante TofIn, l'ingresso può essere configurato come contatto normalmente aperto (NO) o
contatto normalmente chiuso (NC).
Tramite il pulsante TofOut è possibile collegare il segnale a disinserimento ritardato.
Tramite la casella di testo è possibile impostare il tempo di ritardo di disattivazione. L'unità più piccola è
0,1 s.
L'uscita Error è inattiva poiché il blocco funzionale TOF non restituisce nessun errore.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
