66 Blocchi funzionali per terminali TwinSAFE Logic
3.11 Il blocco funzionale SR
3.11.1 Descrizione del funzionamento
Il blocco funzionale SR realizza una funzionalità di Set/Reset. . Un 1 logico sull'ingresso Set e uno 0
logico sull'ingresso Reset provocano un 1 logico sull'uscita. Uno 0 logico sull'ingresso Set e un 1 logico
sull'ingresso Reset provocano uno 0 logico sull'uscita. Se entrambi gli ingressi sono impostati su 1 logico,
il segnale Set è dominante e provoca un 1 logico sull'uscita. Se entrambi gli ingressi sono impostati su 0
logico, l'uscita rimane nel suo stato attuale.

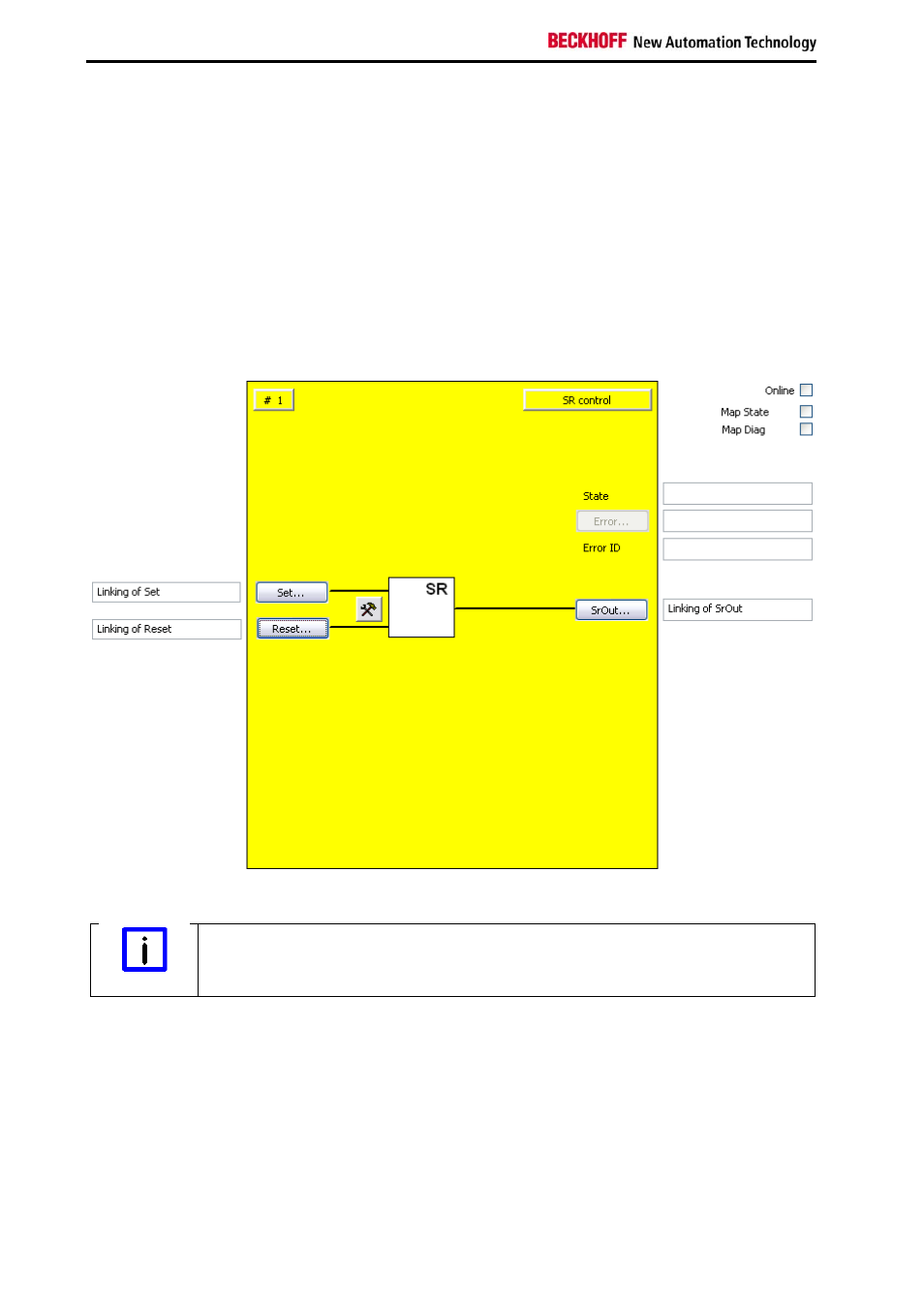

Figura 3-29: Blocco funzionale SR
KL6904
Nota
Il blocco funzionale SR non è disponibile nel KL6904.
