Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 19
3.1.3 Configurazione del blocco funzionale AND nel TwinCAT System Manager

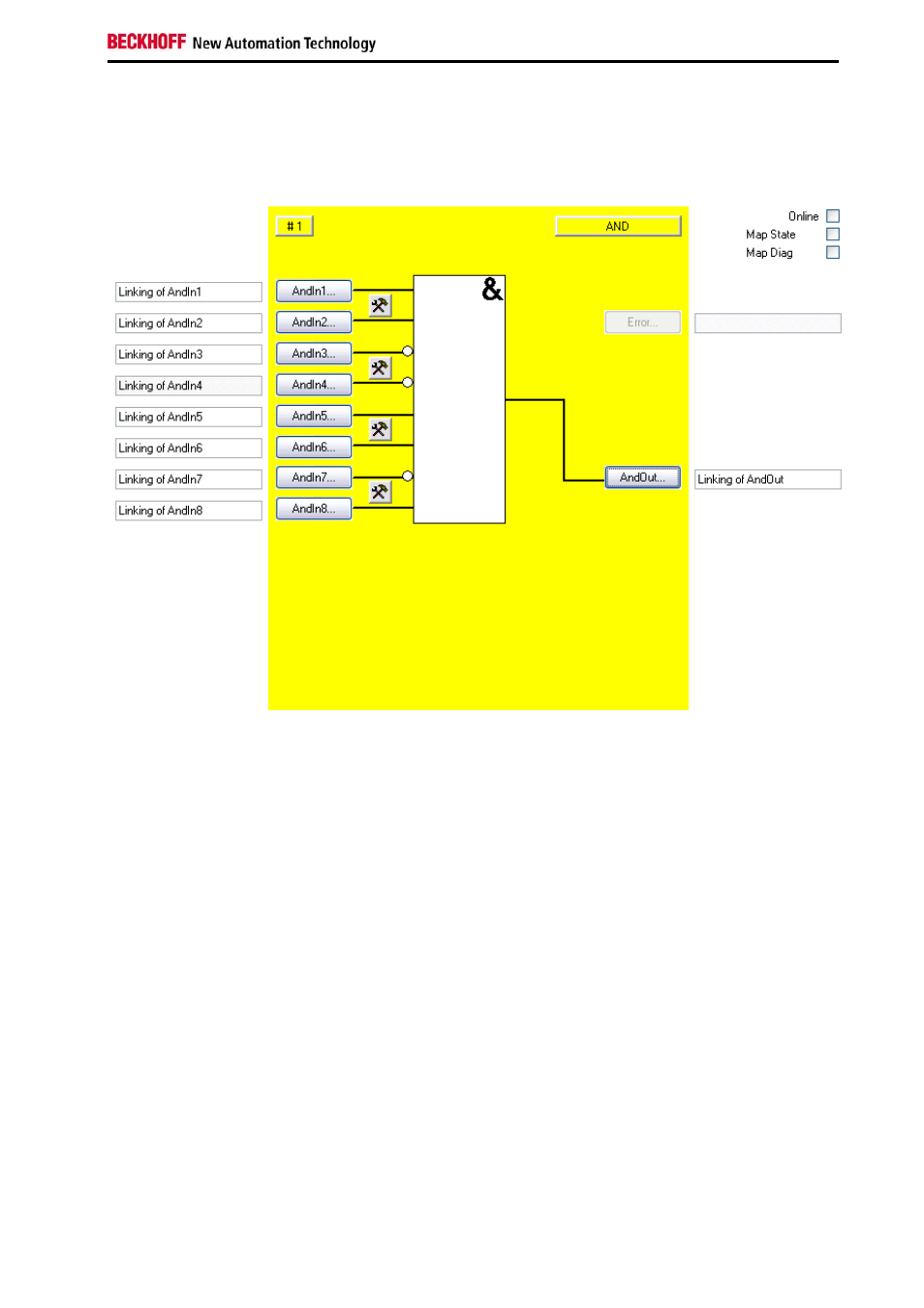

Figura 3-2: Configurazione del blocco funzionale AND
Il pulsante di impostazione a destra dei due ingressi AndIn consente di configurarne il comportamento e
gli ingressi sono sempre ad un canale. Non è possibile utilizzare un monitoraggio di discrepanza con
l'operatore AND.
I pulsanti 'AndIn(x)' possono essere selezionati solo se l'ingresso corrispondente è stato attivato, mentre
nell'impostazione predefinita tutti gli ingressi sono disattivati.
Con il pulsante 'AndIn(x)' si collegano le variabili di ingresso del blocco funzionale AND.
Con il pulsante 'AndOut' si collega la variabile di uscita del blocco funzionale AND.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
Il blocco funzionale AND non fornisce alcuna informazione sugli errori, pertanto il pulsante Error è
generalmente disattivato.
