Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 65
3.10.3 Configurazione del blocco funzionale RS nel TwinCAT System Manager

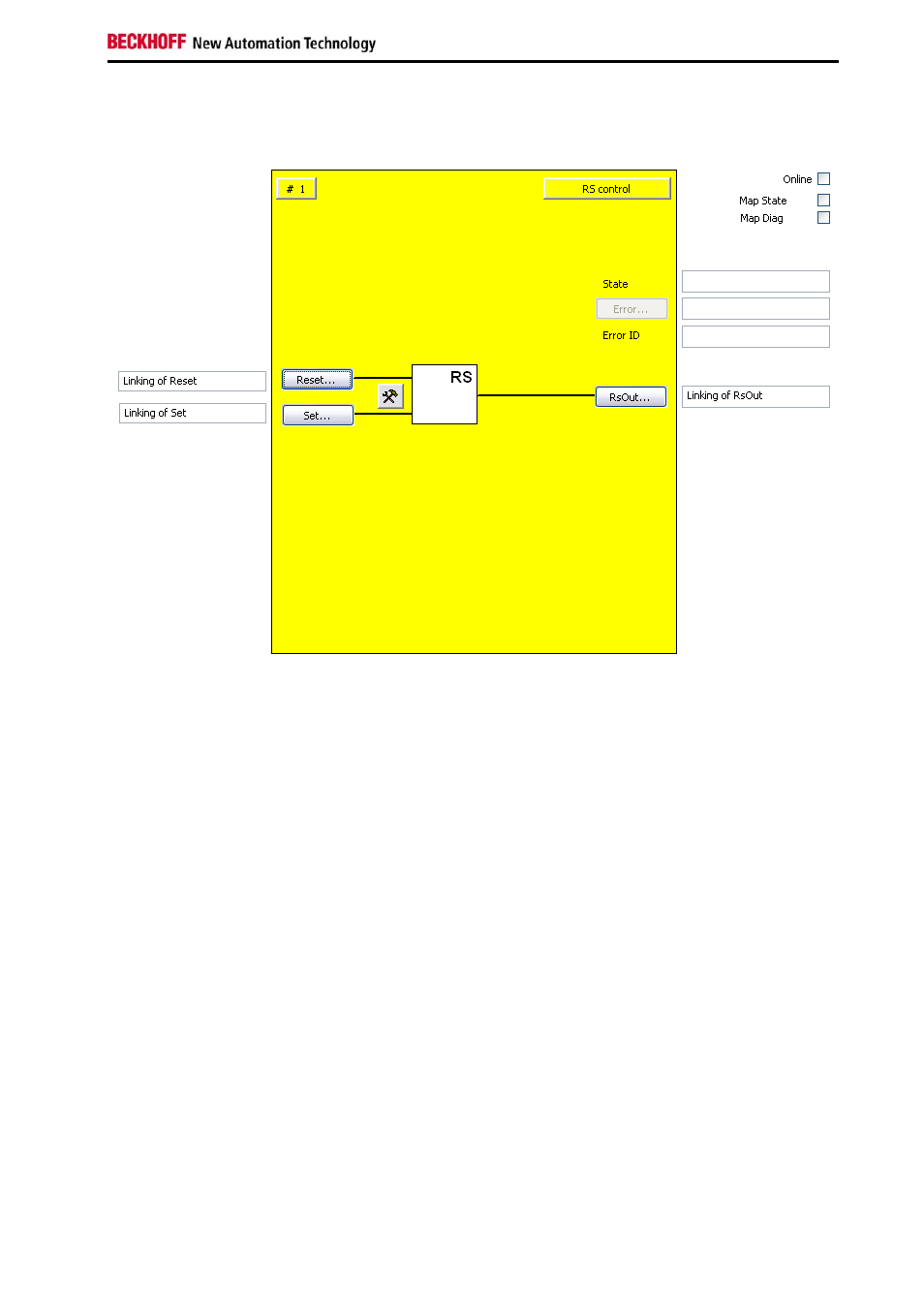

Figura 3-28: Configurazione del blocco funzionale RS
Tramite i pulsanti Reset e Set è possibile collegare i segnali corrispondenti per impostare e resettare
l'uscita RsOut.
Tramite il pulsante RsOut è possibile collegare il segnale di uscita desiderato.
Con il pulsante di impostazione a destra accanto agli ingressi Reset e Set, i segnali di ingresso possono
essere attivati e configurati come contatto normalmente aperto (NO) o contatto normalmente chiuso (NC).
L'uscita Error è inattiva poiché il blocco funzionale RS non restituisce nessun errore.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
