50 Blocchi funzionali per terminali TwinSAFE Logic
3.8 Il blocco funzionale MUTING
3.8.1 Descrizione del funzionamento
Il blocco funzionale MUTING realizza una soppressione conforme della funzione di protezione, ad es. per
il trasporto di materiale in un'area protetta. In tal caso l'uscita del blocco funzionale rimane impostata
nonostante i sensori collegati vengono interrotti.
Tale blocco funzionale verifica che gli ingressi Muting vengano azionati in una sequenza definita. Con
l'ingresso Enable è possibile attivare il muting. Se l'ingresso è 0 logico, un'interruzione del dispositivo di
protezione provoca il disinserimento immediato dell'uscita del blocco funzionale. Nell'altro caso soltanto
quando non viene rispettata la sequenza di muting. Con l'ingresso 'SequentialInputs' è possibile stabilire
se ogni volta 2 ingressi vengono testati in parallelo o ogni ingresso viene testato in sequenza. Per
impedire un rimbalzo dei segnali di muting e quindi una violazione della sequenza di muting, è possibile
impostare un tempo filtro di max 500 ms per gli ingressi Muting. Inoltre il 'Max. MutingTime' consente di
monitorare la durata massima della procedura di muting. La procedura di muting inizia con un segnale
logico 1 del primo ingresso Muting e termina con il segnale logico 0 dell'ultimo ingresso Muting. Il valore
può essere configurato a max 10 minuti o impostato su 0, il che corrisponde a una disattivazione del
monitoraggio. Durante questo periodo, l'uscita 'MutingActive' del blocco funzionale è impostata. Agli
ingressi 'OSSDIn(x)' viene collegato il dispositivo di protezione (AOPD - Active Opto-electronic Protection
Device), come ad es. una barriera fotoelettrica. Agli ingressi EDM possono essere collegati i segnali di
retroazione. Nell'impostazione di default sono disattivati gli ingressi. Tramite i pulsanti 'MuteOut' e
'MuteDelOut' vengono collegate le uscite dirette e le uscite ritardate di max. 30 secondi.

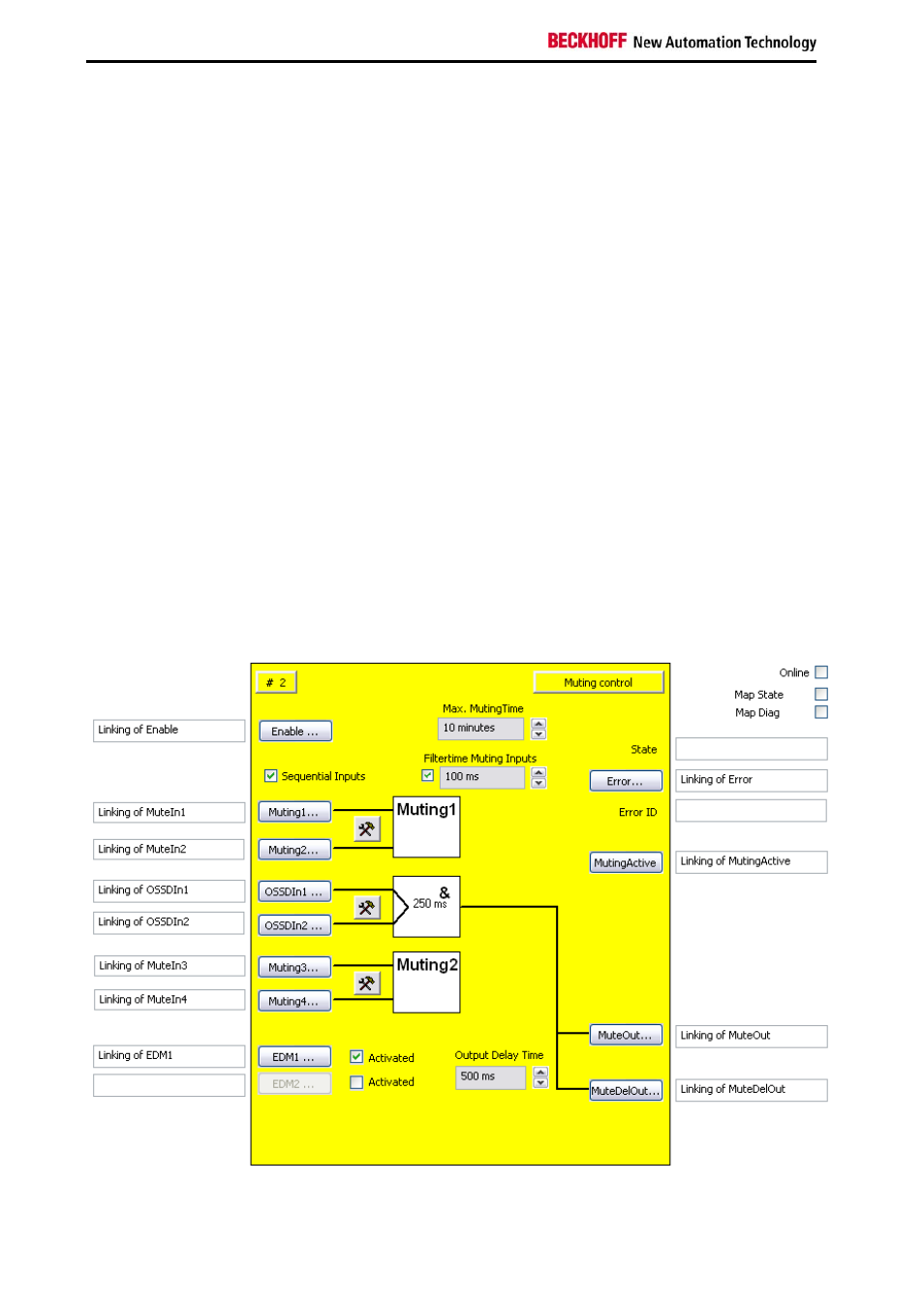

Figura 3-17: Blocco funzionale MUTING
