62 Blocchi funzionali per terminali TwinSAFE Logic
3.9.3 Configurazione del blocco funzionale EDM nel TwinCAT System Manager

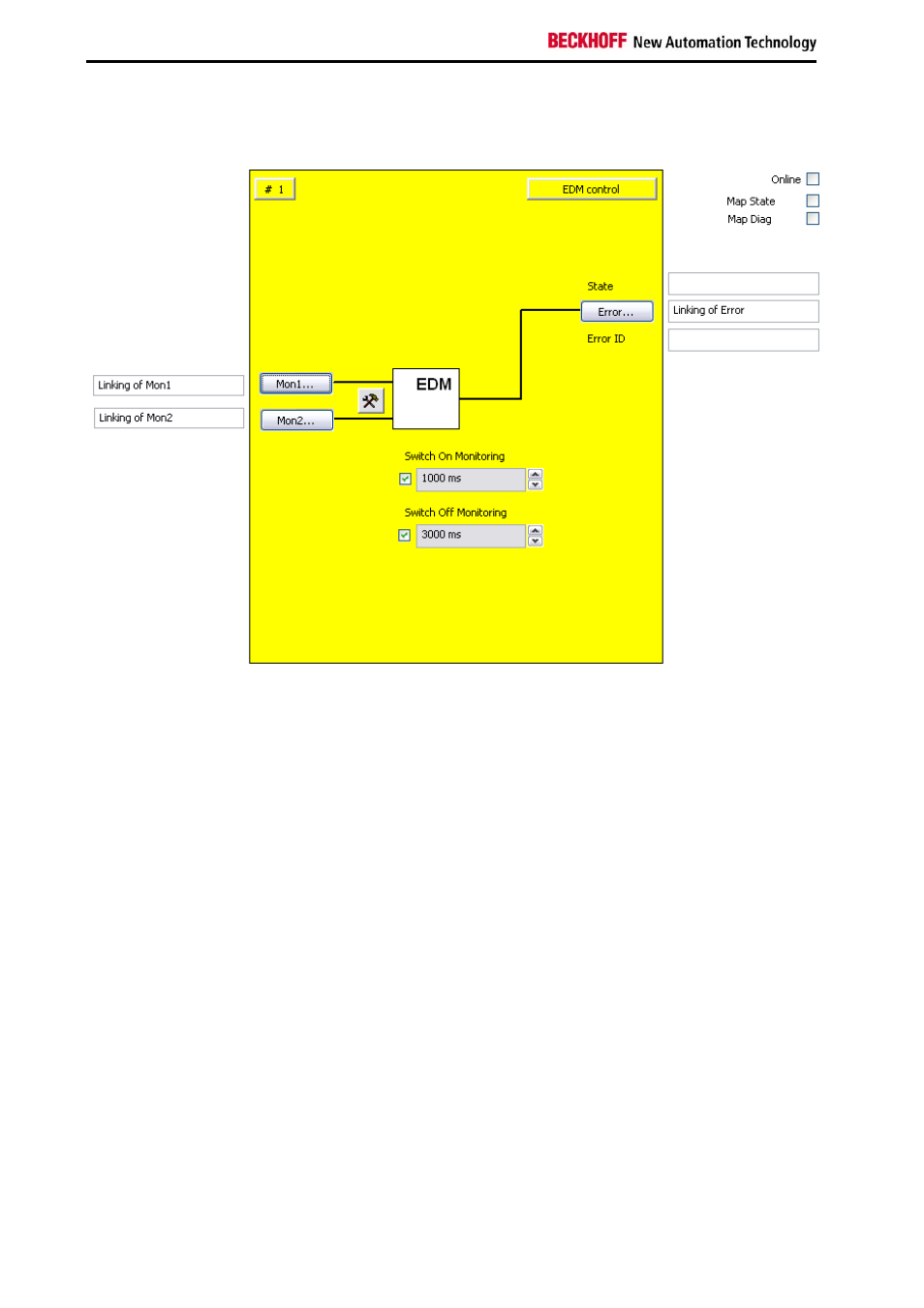

Figura 3-26: Configurazione del blocco funzionale EDM
Con i pulsanti 'Mon1' e 'Mon2' vengono collegate le variabili di ingresso del blocco funzionale EDM.
Con il pulsante di impostazione a destra dei due ingressi Mon viene configurato il loro comportamento. È
possibile selezionare solo una valutazione monocanale. Inoltre è possibile configurare gli ingressi come
contatto normalmente aperto (NO) o contatto normalmente chiuso (NC).
Nelle caselle di selezione 'Switch On Monitoring' e 'Switch Off Monitoring' viene impostato il tempo di
ritardo di attivazione e di disattivazione. Con le caselle di controllo a sinistra accanto ai campi di testo
viene attivato il tempo di monitoraggio corrispondente. Lo stato di default è disattivato.
Con il pulsante 'Error', un errore di blocco funzionale viene trasmesso alla variabile di uscita collegata.
L'ID di stato e di errore vengono riempite con le informazioni corrispondenti nella modalità online.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
